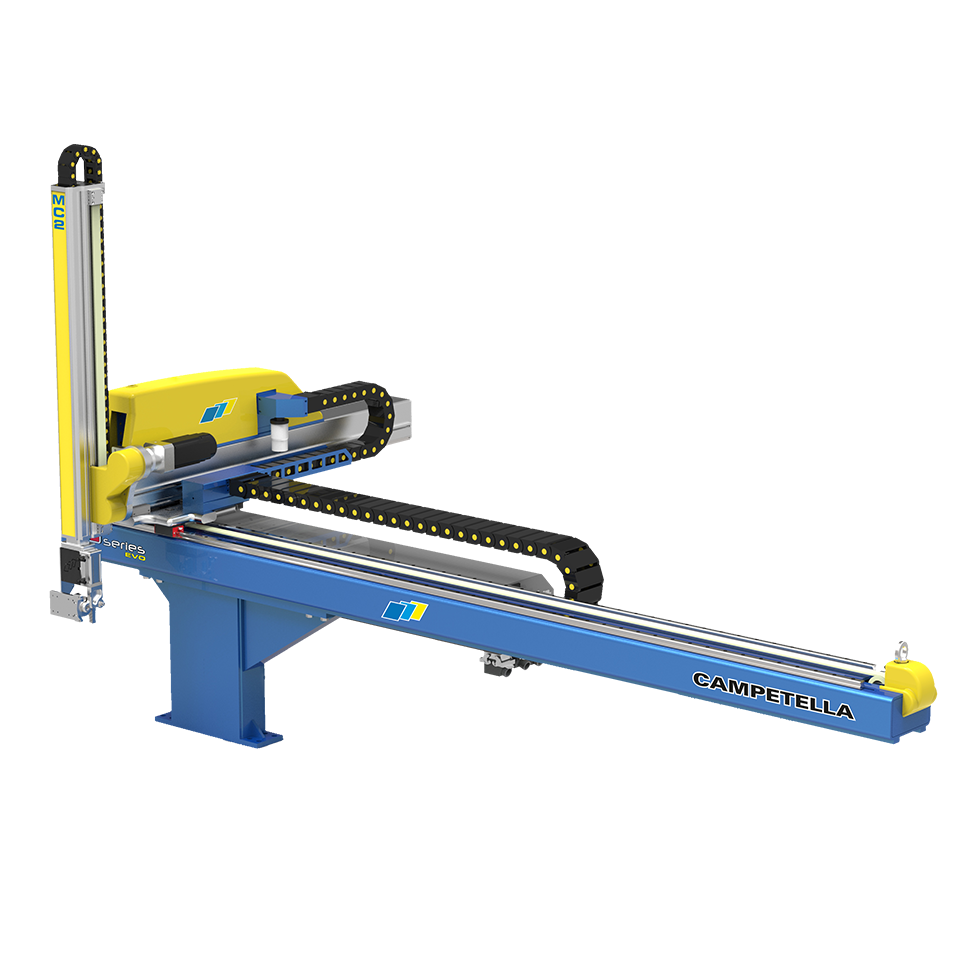

MC2 E-Series
MC2 E-Series je průmyslový lineární robot nejnovější generace, navržený pro vysoký výkon, přesnost a spolehlivost. Nabízí nejpokročilejší funkce pro maximální úroveň řízení.
Potřebujete servis nebo informace?
Jsme tu pro vás — rychle, profesionálně a s osobním přístupem.
Dalibor Štrop
Václav Vávra
Vhodný robot pro vstřikovací lisy malých a středních tonáží
Kartézský průmyslový robot MC2 E-Series je doporučen pro automatizaci vstřikovacích lisů malých a středních tonáží.
Technické parametry:
Vstřikovací lisy: až 600 t
Konfigurovatelná vertikální osa: typ A a L
Konfigurovatelné zápěstí: až 4 digitální osy řízené servomotory
Zdvih osy Z: 2000 / 2500 / 3000 mm
Zdvih osy X: 970 mm
Zdvih osy Y: 1400 / 1600 mm
Nosnost: až 9 kg
Suchý cyklus (Dry Cycle): 8 s
|
TECHNICKÉ VLASTNOSTI
|
||||||
|---|---|---|---|---|---|---|
|
MC2–1 A |
MC2–1 L |
MC2–2 A |
MC2–2 L |
MC2–3 A |
MC2–3 L |
|
|
Maximální nosnost [kg]: |
9 |
9 |
9 |
9 |
9 |
9 |
|
Vertikální osa: |
Přímá |
Teleskopická |
Přímá |
Teleskopická |
Přímá |
Teleskopická |
|
Zdvih osy Z – horizontální [mm]: |
2000 |
2000 |
2500 |
2500 |
3000 |
3000 |
|
Zdvih osy X – odběr [mm]: |
970 |
970 |
970 |
970 |
970 |
970 |
|
Zdvih osy Y – vertikální [mm]: |
1400 |
1600 |
1400 |
1600 |
1400 |
1600 |
|
Pohon os X, Y, Z: |
Synchronní bezkartáčové AC servomotory |
|||||
|
Systém vedení os X, Y, Z: |
Kluzné bloky s valivými kuličkami na prizmatickém vedení z kalené oceli |
|||||
|
Opakovatelnost polohování [mm]: |
± 0,1 |
|||||
|
Pneumatická rotace osy C [°]: |
0° / 90° |
|||||
|
Pneumatická rotace osy AB [°]: |
0° / 90° nebo 0° / 180° |
|||||
|
Elektrická rotace osy B [°]: |
0°–330° |
|||||
|
Řídicí jednotka: |
Vlastní systém Campetella EVO |
Campetella technologie, které posouvají výrobu dál
Technologická řešení Campetella zahrnují systémy balení, etiketování, IML a další automatizované procesy navržené pro stabilní, efektivní a dlouhodobě udržitelnou výrobu.
Jednotné balení pro nižší riziko kontaminace
Automatizované plnění krabic a přepravních kontejnerů minimalizuje riziko kontaminace výrobků a vždy zajišťuje jednotné balení.
- Různé rozměry v rámci jednoho systému
- Správa různých produktů
- Automatizované vkládání plastových sáčků
Plná automatizace výrobního procesu
Díky optimalizovaným prostorovým nárokům a možnosti řízení automatického otevírání a zavírání krabic a kartonů umožňují balicí systémy plnou automatizaci výrobního procesu.
Vysoká přesnost při polohování ve formě a kvalitní dokončení
Technologie vkládání umožňuje manipulaci a polohování insertů s automatickým nebo poloautomatickým zakládáním. Zároveň zaručuje vysokou přesnost polohování ve formě a kvalitní dokončení lisovaných výrobků.
- Překonfigurovatelné systémy podávání insertů
- Správa vícedutinových forem
- Zaručené polohování s velmi úzkými tolerancemi
Vysoká kontrola rozměrových tolerancí
Rozměrové tolerance spoluvstřikovaných dílů lze ověřovat pomocí strojového vidění.
Rychlé a efektivní systémy uchopovačů a vykládání pytlů
Pokud výrobní procesy zahrnují různé typy polymerů a objemy neumožňují použití dedikovaných sil, dokážeme díky našim systémům uchopovačů a vykládání pytlů navrhnout vhodné robotické řešení.
- Automatizace zásobování polymerem
- Manipulace s paletami v různých konfiguracích
- Automatický systém vyhledávání pytlů na paletách
Flexibilní a dynamický výrobní proces
Tato technologie umožňuje současnou správu palet z různých polymerů, které mohou být sypány do nezávislých násypek.
Maximální výkon a flexibilita
Madla, kolečka a uzávěry jsou jen některé z dílů, které lze montovat přímo v lince spolu s průmyslovou výrobou.
- Současná montáž s ukládáním na pás nebo paletu
- Správa více dílů v rámci jednoho cyklu
- Systém podávání insertů se strojovým viděním
Synchronní výroba dílů
Díly určené k montáži mohou být současně vyráběny lisováním nebo podávány externími jednotkami.
Spolehlivost, rychlost a přesnost
Aplikace samolepicích etiket, tamponový tisk logotypů, značení potištěných výrobků laserovými systémy – to vše je možné díky bohatým zkušenostem společnosti Campetella Robotic Center.
- Estetické dekorace
- Kódy pro sledování výrobků
- Vícenásobné aplikace etiket
Flexibilita a vyspělá technologie
Díky flexibilitě našich robotů a našim schopnostem v oblasti návrhu řešení je možné realizovat jakýkoli typ dekorace výrobků.
Automatizovaná balicí řešení
Tato technologie umožňuje návrh robotických řešení pro automatizované balení.
- Pevné balení do kartonu
- Balení do extrudovaných nebo předem svařených flexibilních materiálů
- Jediný partner pro řízení celého výrobního cyklu
Rozměrově optimalizované výrobky
Od výroby až po balení s cílem dosáhnout hotových výrobků optimalizovaných z hlediska rozměrů.
Flexibilní a efektivní automatizační řešení
Tato technologie umožňuje přepravu a manipulaci s výrobky, krabicemi a paletami v rámci provozu a centralizaci balicích nebo paletizačních linek.
- Řízení pásových a válečkových dopravníků
- Integrace autonomních naváděných systémů
- Sledování výrobků
Systémy na klíč, od výroby až po expedici
Od výroby až po expedici vystupuje Campetella Robotic Center jako jedinečný partner pro dodávku systémů na klíč.
Jedinečný paletizátor pro řízení různých výrobních linek
Tato technologie umožňuje sestavování palet připravených ke skladování a expedici, přičemž zajišťuje minimální půdorysné nároky a volné programování.
- Současná správa oddělených výrobních linek
- Vertikální rozšíření bez nároků na podlahovou plochu
- Automatizovaná správa výměny palet
Různé možnosti dokončení palet
Kromě samotného sestavování palet umožňují naše řešení také různé způsoby jejich dokončení.
Lehké materiály pro vysokorychlostní výrobu
Použití inovativních technologií a materiálů, které podporují rychlou manipulaci os robota, se spojuje s naší hlubokou znalostí principů rozhraní mezi stroji a umožňuje zvyšovat produktivitu průmyslových systémů.
- Konstrukce robota z uhlíkových vláken
- Uchopovací systémy vyrobené 3D tiskem
- Doba zásahu: méně než 2,5 sekundy
Spolehlivost a minimální opotřebení i při vysokorychlostních cyklech
Naše konstrukční metody zaručují spolehlivost a minimální opotřebení komponent i u aplikací s cykly kratšími než 2,5 sekundy.
Flexibilita a efektivita při operacích pick & place
Tato technologie umožňuje přesné odebírání a ukládání těžkých objektů se složitějšími geometriemi.
- Manipulace se složitými geometriemi
- Standardní paletizační vzory pro rychlé programování
- Vysoká flexibilita a rychlá změna výroby
Minimální půdorys, maximální bezpečnost
Uspořádání je optimalizováno tak, aby zaručovalo minimální nároky na podlahovou plochu při plném souladu s aktuálně platnými bezpečnostními předpisy.
Vysoká přesnost a vysoký stupeň opracování komponent
Příprava a polohování předtvarovaných dekoračních prvků uvnitř formy.
- Přesnost polohování ve formě
- Vysoký stupeň opracování hotových komponent
- Bez nutnosti dalšího zpracování
Všestrannost a dlouhá životnost
Technologie dekorace ve formě je použitelná pro prvky interiérů automobilů, domácí spotřebiče a všechny výrobky, které vyžadují dlouhodobě trvanlivou dekoraci.
Technologie, která zlepšuje kvalitu hotového výrobku
Předúprava plastových povrchů umožňuje zlepšit kvalitu hotového výrobku, umožňuje určité typy lakování nebo zajišťuje spolehlivější lepení jednotlivých komponent.
- Opalování plamenem na robotu
- Opalování pevným hořákem
- Aplikace na složité geometrie
Použitelné pro více typů robotů
Tuto technologii lze aplikovat na kartézské, SCARA i průmyslové roboty.
Aplikace in-mold labeling (IML)
Technologie IML umožňuje aplikaci etikety přímo ve formě. Kromě zajištění mimořádně atraktivního vzhledu výrobku umožňuje in-mold labeling eliminovat časové ztráty a veškeré kroky potřebné pro dodatečné nanášení etikety.
- Vysoce konfigurovatelné IML roboty
- Plně elektrická technologie
- Krátké cyklové časy
Spolehlivost a efektivita v aplikacích IML
Díky již instalovaným systémům, které mají na kontě více než 30 000 000 cyklů, je Campetella Robotic Center odborným a spolehlivým partnerem v oblasti aplikací IML.
Estetické a rozměrové kontroly použitelné ve všech průmyslových odvětvích
Systém vizuální kontroly Campetella Robotic Center nachází uplatnění ve všech průmyslových odvětvích pro estetické i rozměrové kontroly.
- Integrované systémy vizuální kontroly s automatizací
- Správa statistik zmetkovitosti
- Flexibilní použití pro různé výrobky
Maximální efektivita, nižší náklady
Systémy vizuální kontroly integrované na robotech umožňují optimalizovat výrobní časy zařízení a snižovat náklady spojené se zmetkovitostí.
Vlastnosti a přínosy robota MC2 E-Series
Zjistěte více o výbavě lineárního (kartézského) robota MC2 E-Series a o přínosech, které díky svým speciálním konfiguracím přináší do výroby. Požádejte nás o více informací.
Vybaven nejpokročilejší řídicí jednotkou Campetella EVO
Campetella EVO je CNC řídicí jednotka využívající nejnovější generaci hardwaru a softwaru, která zajišťuje nejpokročilejší funkce pro maximální úroveň řízení. Díky lehkému a ergonomickému rozhraní umožňuje snadné programování a správu všech funkcí robota.
Chcete se o konzoli EVO dozvědět více?
Integrovaný CNC rozvaděč nebo rozvaděč na podlaze
MC2 E-Series je standardně vybaven CNC řídicím rozvaděčem integrovaným přímo na robotu. Díky tomu je půdorysná náročnost na podlaze nulová a je zajištěna maximální čistota provozu, protože nedochází k vedení kabeláže po podlaze.
Pro vyšší požadavky na přístupnost a údržbu je na vyžádání k dispozici také elektrický rozvaděč umístěný na podlaze, jako alternativa k integrovanému CNC rozvaděči.

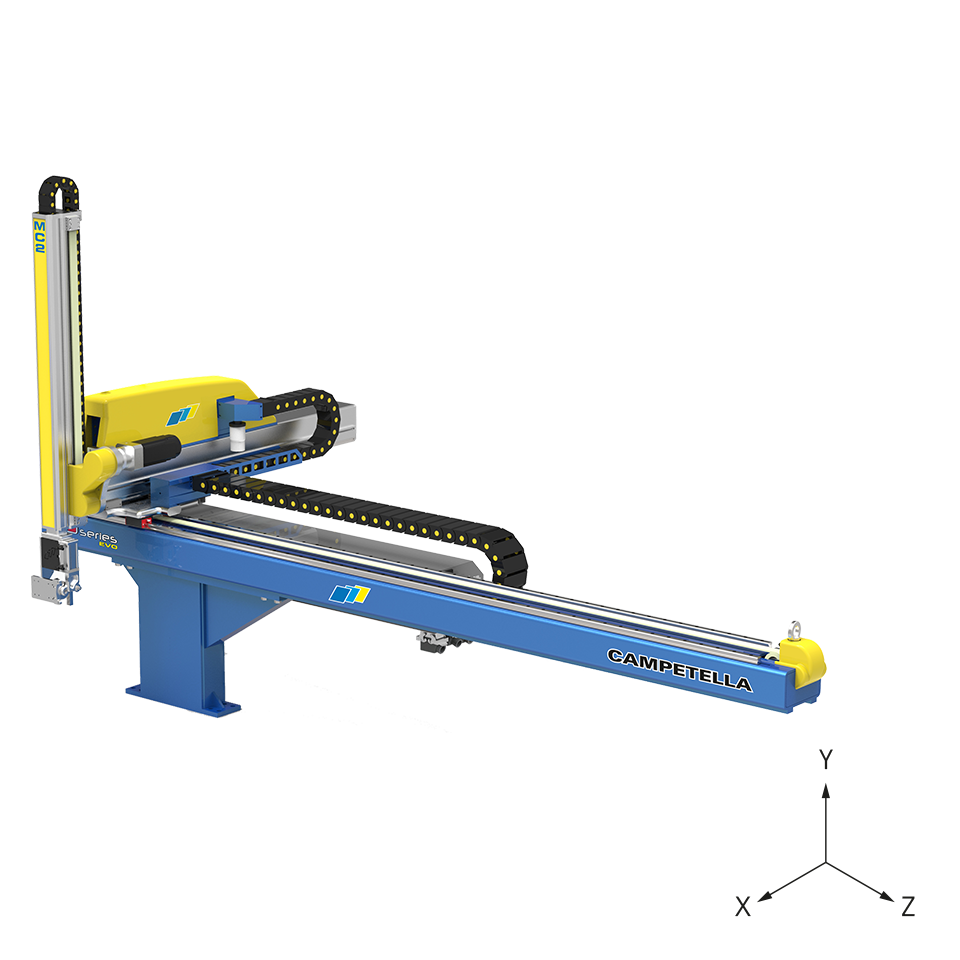

Mechanická konstrukce MC2 E-Series
Vyznačuje se odběrovou osou uchycenou konzolově na straně opačné k násypce. Hlavní výhodou této architektury je úplná absence kolizních problémů mezi robotem a násypkou.
Konfigurovatelné zápěstí: až 4 digitální osy řízené servomotory
Robot je ve standardu vybaven pneumatickým zápěstím s osou C, které umožňuje ploché polohování odebraných dílů ve formě a volbu mezi dvěma naprogramovanými polohami (vertikální / horizontální). Pro náročnější manipulační požadavky jsou k dispozici různá zápěstí s přídavnými osami, pneumaticky nebo elektricky poháněnými. V nejpokročilejší konfiguraci je zápěstí vybaveno digitální osou řízenou servomotorem, která umožňuje manipulátoru maximální úroveň řízení se čtyřmi elektrickými osami.
Oblasti použití Campetella řešení
Pokročilá automatizace pro nejvyspělejší spotřebiče
Odvětví domácích spotřebičů se neustále vyvíjí. Automatizace zde hraje klíčovou roli při dosahování nejvyšší kvality při nízkých nákladech.
Cílem je vytvářet inovativní, technologicky vyspělé a výkonné spotřebiče na stále konkurenčnějším trhu.
Campetella Robotic Center nabízí pokročilá řešení pro automatizaci výrobních procesů v oblasti domácích spotřebičů: roboty pro pick & place, paletizační pracoviště nebo kamerové systémy kontroly kvality jsou jen některé z možných aplikací.
Flexibilita a efektivita ve službách automobilového průmyslu
V globálním a stále konkurenceschopnějším ekonomickém prostředí potřebují společnosti působící v automobilovém sektoru více než kdy dříve flexibilitu, aby dokázaly reagovat na požadavky vývoje nových modelů při často proměnlivých podmínkách poptávky.
V automobilovém průmyslu hraje automatizace zásadní roli při zajištění vysokých standardů kvality a zkrácení výrobních časů. Campetella Robotic Center se svou stabilní a neustále se rozvíjející strukturou je ideálním partnerem pro vývoj automatizačních řešení na míru pro automobilový sektor.
Odvětví s vlastními inženýrskými principy
Navrženo pro náročné požadavky lékařského vstřikování plastů. Díky ultračistému provozu, šetrné manipulaci s díly a konzistentní přesnosti naše roboty zajišťují bezpečnou a vysoce kvalitní výrobu kritických zdravotnických komponent.
- Procesy s přísnými požadavky na přesnost a opakovatelnost.
- Pokročilé a stále složitější zdravotnické prostředky.
- Velkosériová výroba se zkrácenými cyklovými časy.
- Potřeba minimalizace lidské kontaminace.
- Provozní kontinuita jako nezbytná podmínka.
Směrem k nejvyšší produktivitě
Miliony uzávěrů se každý den používají v nespočtu výrobků každodenní potřeby – od nápojů až po čisticí prostředky pro domácnost.
Největší výzvou pro výrobce působící v tomto odvětví je bezpochyby maximalizace produktivity při současném dodržení nejvyšších standardů kvality.
Jak optimalizovat všestranné výrobní odvětví
Skládací nebo montované monoblokové přepravky, palety a kontejnery lze vyrábět s vysokým stupněm automatizace.
Plastové kontejnery pro logistiku a distribuci průmyslových výrobků, ovoce a zeleniny i potravin obecně mohou být vyráběny, opakovaně používány a na konci svého životního cyklu recyklovány.
Campetella nabízí pokročilá řešení pro manipulaci, kontrolu kvality, montáž a dokončovací operace přepravek, palet a kontejnerů.
Výzkum a inovace na podporu udržitelnosti
Jednorázové plastové příbory a nádobí, které jsou již dlouhá léta součástí naší kultury, provázejí naše chvíle zábavy a volného času po desetiletí. Tyto výrobky však byly v poslední době kritizovány kvůli známým problémům znečištění spojeným s přítomností plastů v oceánech, až do té míry, že Evropský parlament jejich používání definitivně zakázal od roku 2021. V důsledku toho se hledání alternativních materiálů stále více ubírá směrem k udržitelnosti: řada bioplastů je připravena v následujících letech nahradit tradiční plasty.
Kartézské roboty pro nejpřesnější manipulaci s estetickými díly
Campetella je schopna nabídnout nespočet automatizačních řešení pro výrobu výrobků pro domácnost.
Od jednoduchých nádob až po designově propracované vybavení – trh domácích potřeb jednoznačně vyžaduje stále vyšší standardy estetické kvality při dostupných nákladech.
Campetella nabízí kartézské roboty pro co nejpřesnější a nejšetrnější manipulaci s estetickými díly, řešení IML pro atraktivní a trvanlivé dekorace, kompletní pracoviště určená pro automatizovanou montáž výrobků i automatizované balení a paletizaci.
Vstřikovací lisy a formy nejnovější generace v kombinaci s maximální rychlostí
Díky mimořádné všestrannosti tohoto materiálu se každý den vyrábějí miliony lahví – od potravinářských až po kosmetické – z PET preforem.
Nejvyšší produktivita, zajištěná vstřikovacími lisy a formami nejnovější generace, se neobejde bez odpovídající automatizace, kde může rozhodovat i desetina sekundy.
Campetella se může pochlubit rychlými a osvědčenými roboty, které představují ideální automatizační řešení pro lisování PET preforem.
Maximální flexibilita při vysokém výkonu
S cílem stát se partnerem ve všech fázích výrobního procesu nabízí Campetella balicí řešení navržená tak, aby kombinovala maximální flexibilitu s vysokým výkonem.
Naše balicí řešení zahrnují: systémy určené pro výrobu různorodého portfolia produktů nebo automatizace dedikované jednomu výrobku s maximálním výkonem; integrované systémy pro výrobu pevných obalů od potravinářského až po průmyslový sektor; tenkostěnné obaly s IML i bez IML, kontrolu kvality, balení do krabic a paletizaci.
Nakonec poskytujeme také automatizované systémy pro montáž doplňkových madel a dalších komponent.
Na špici technologického vývoje
Technické výlisky, které jsou složité a mají různé geometrie, vyžadují stále inovativnější automatizaci s pokročilými funkcemi.
Od hraček až po lisované výrobky pro zahradu těží Campetella z desetiletí zkušeností získaných ve spolupráci s předními výrobci technických výlisků.
Kartézské manipulátory pro pick & place a řešení IML patří jen mezi některé z hlavních aplikací, které Campetella nabízí.
Chcete zjistit, který robot Campetella je pro vás ideální?
Rádi vám navrhneme řešení, které dává ekonomický i technický smysl pro vaši výrobu.
