TOYO VERTICAL40 t- 230 t
Potřebujete servis nebo informace?
Jsme tu pro vás — rychle, profesionálně a s osobním přístupem.
Dalibor Štrop
Václav Vávra
Až o 80 % nižší spotřeba energie a vysoká ochrana formy
Řada ET-II využívá plně elektrickou koncepci bez hydraulického oleje, s optimalizovaným pohybem os a sníženou spotřebou maziva i energie topných těles. Díky systému HSP (High Sensitive Protection) je forma chráněna i při vysokorychlostních cyklech – bez kompromisu v produktivitě.
Pro maximální stabilitu procesu
Plně elektrické vertikální vstřikovací lisy TOYO ET-II kombinují přesnost servopohonů, vysokou dynamiku a flexibilní konfiguraci rotačních stolů. Jsou navrženy pro aplikace, kde rozhoduje stabilita procesu, bezpečnost formy a efektivní integrace automatizace.
Konstruováno pro insert molding, rotační výrobu a vícestaniční procesy
- Vertikální upínání / vertikální vstřik (VR)

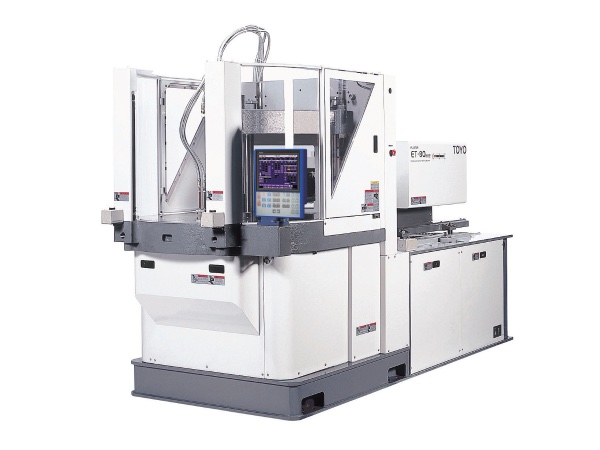

- Vertikální upínání / horizontální vstřik (HR)
- Jednostaniční i vícestaniční provedení
- 180° reverzní nebo 360° plnorotační stůl
Plnorotační 360° systém umožňuje nezávislé nastavení parametrů pro každou formu a zvyšuje efektivitu vícedutinové výroby.
Produktová řada TOYO VERTICAL
Široký výběr vstřikovacích jednotek a průměrů šneků umožňuje optimalizovat plastikační výkon přesně podle aplikace.

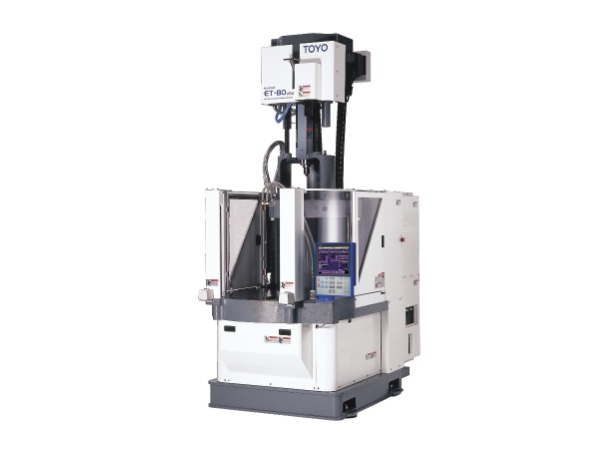

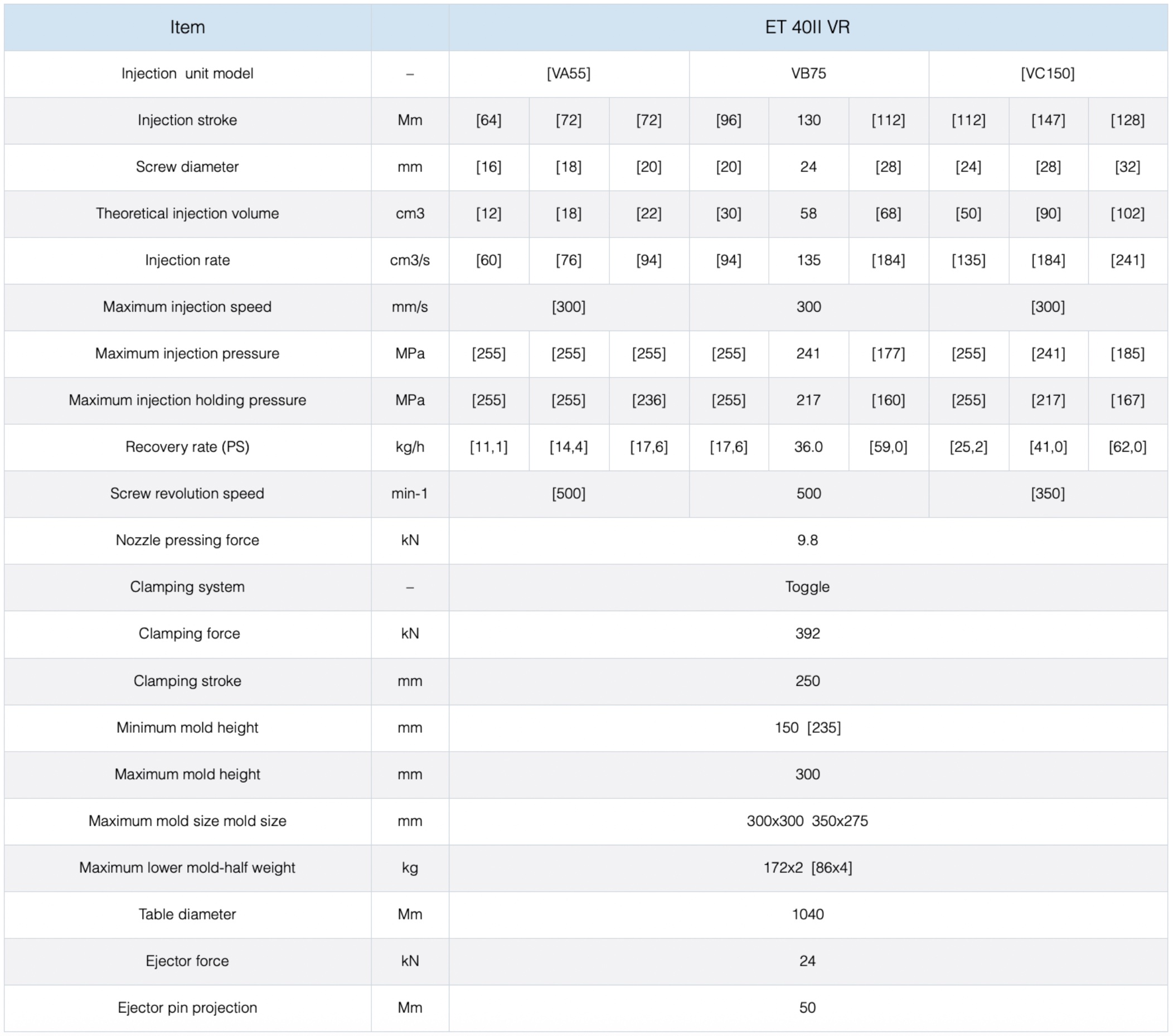

ET 40II VR

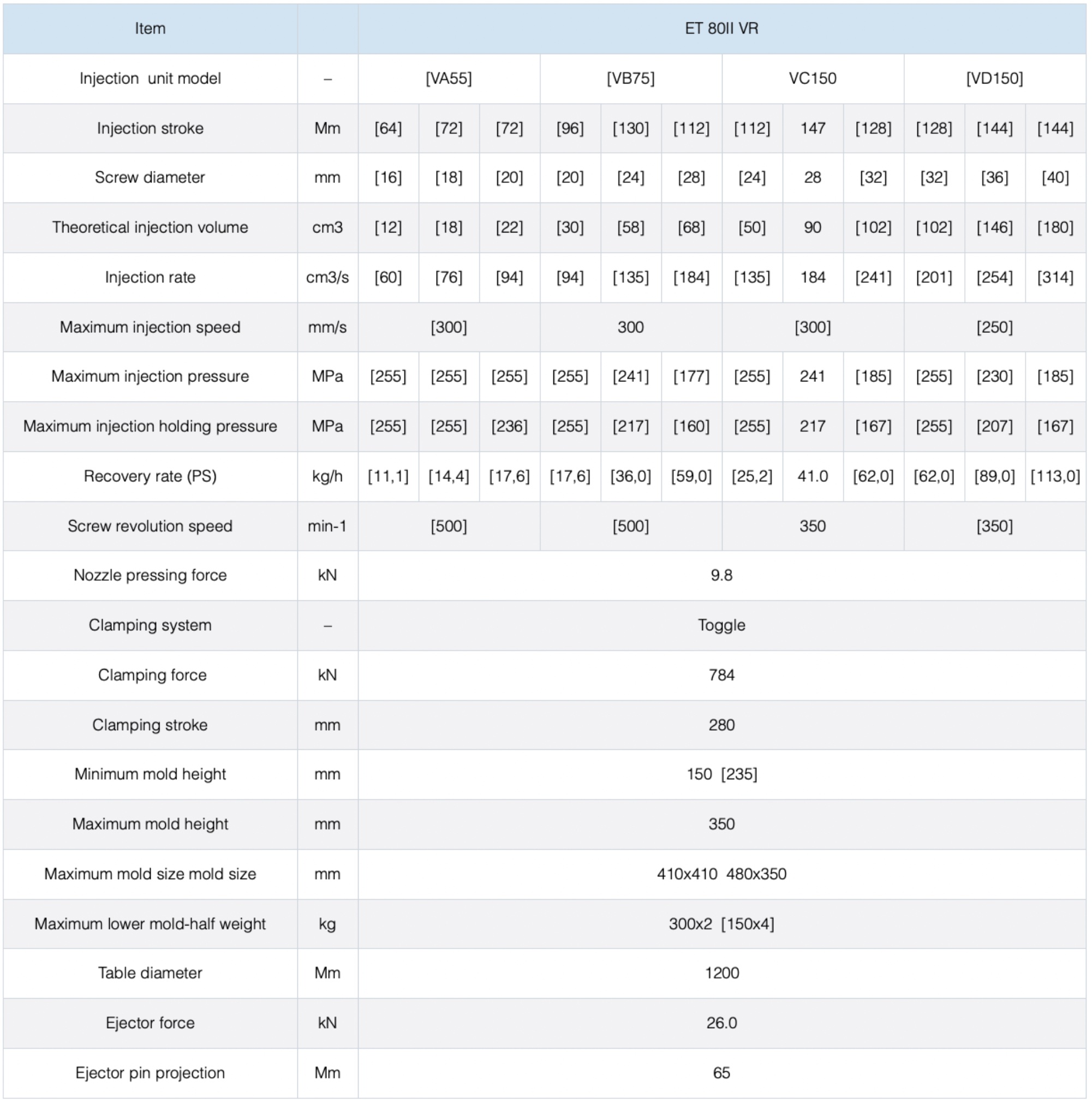

ET 80II VR

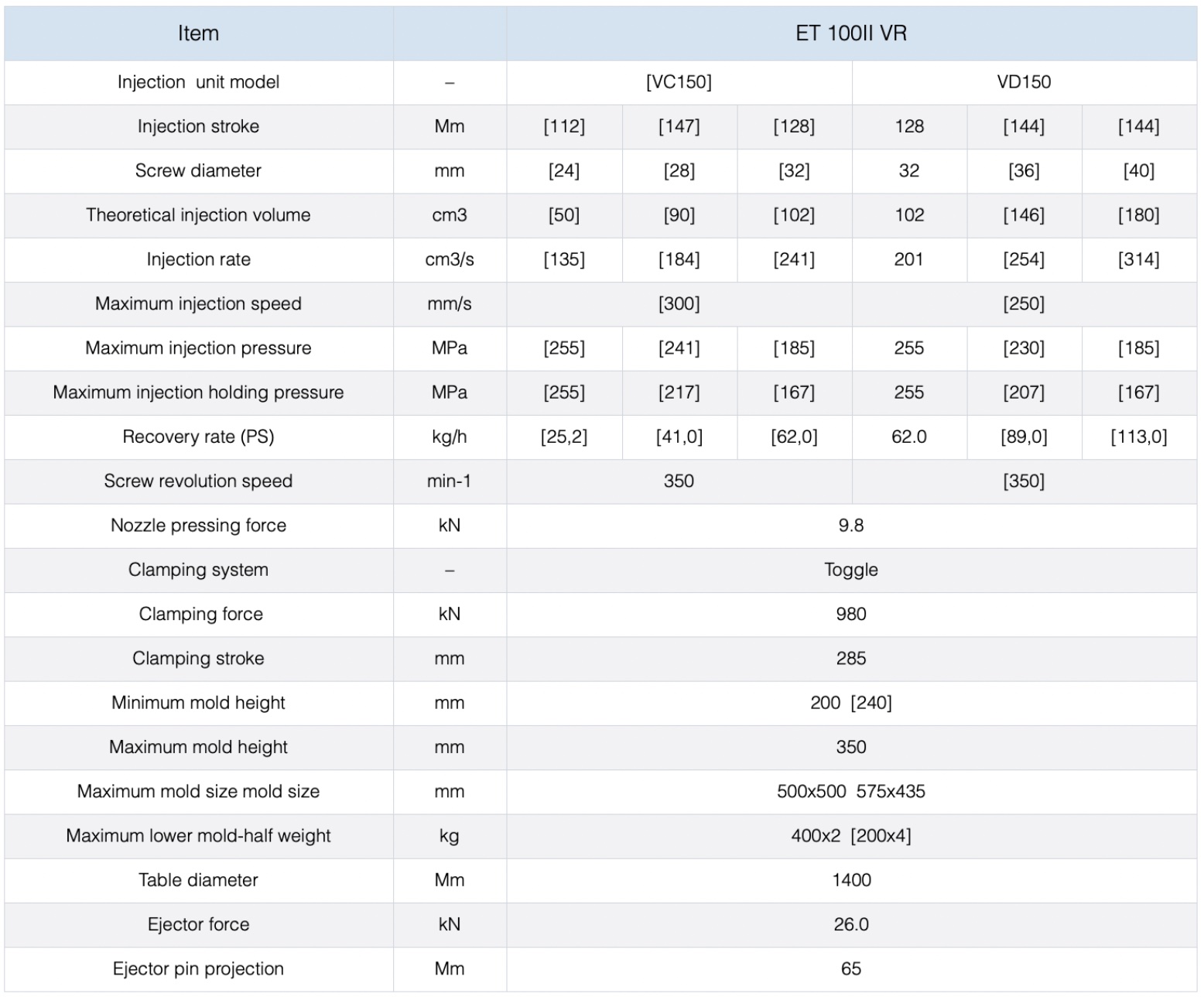

ET 100II VR

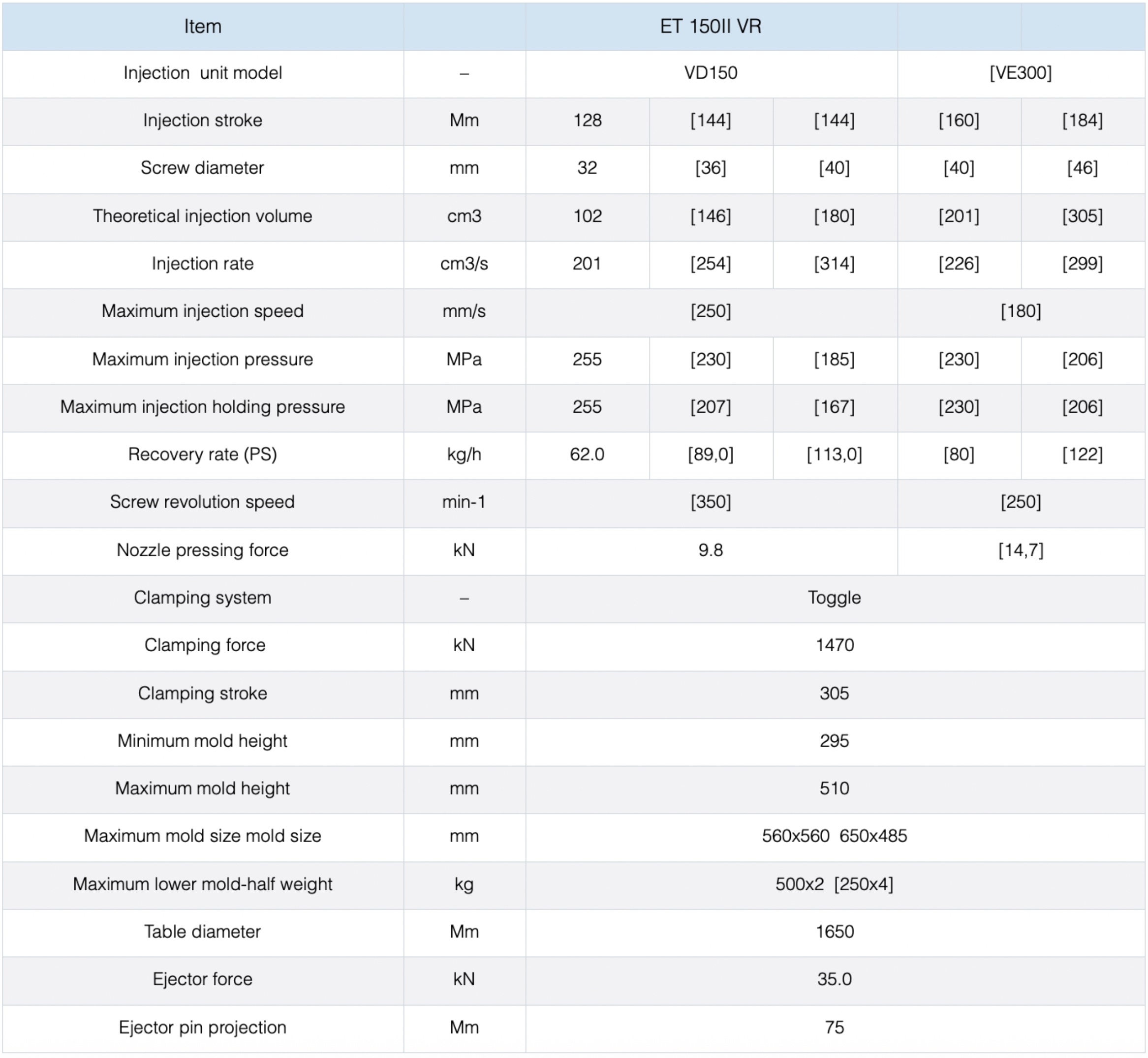

ET 150II VR

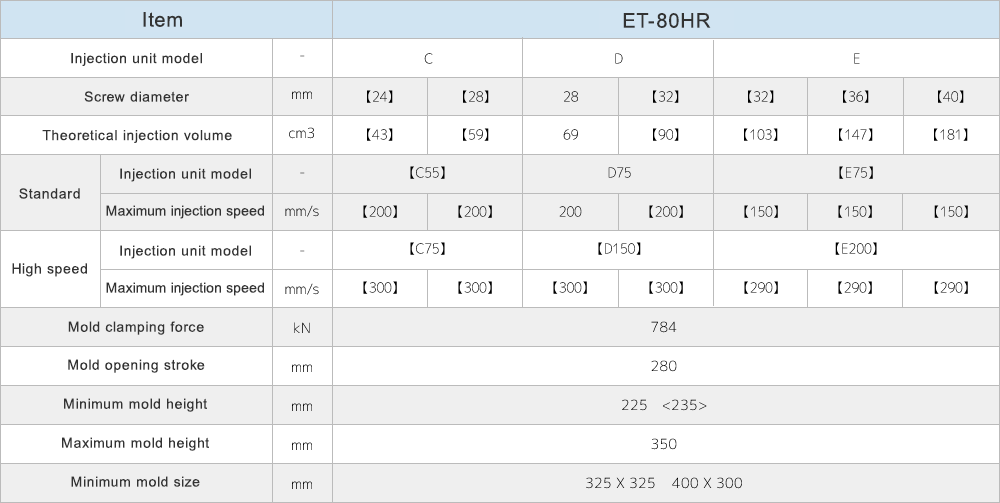

ET 80II HR

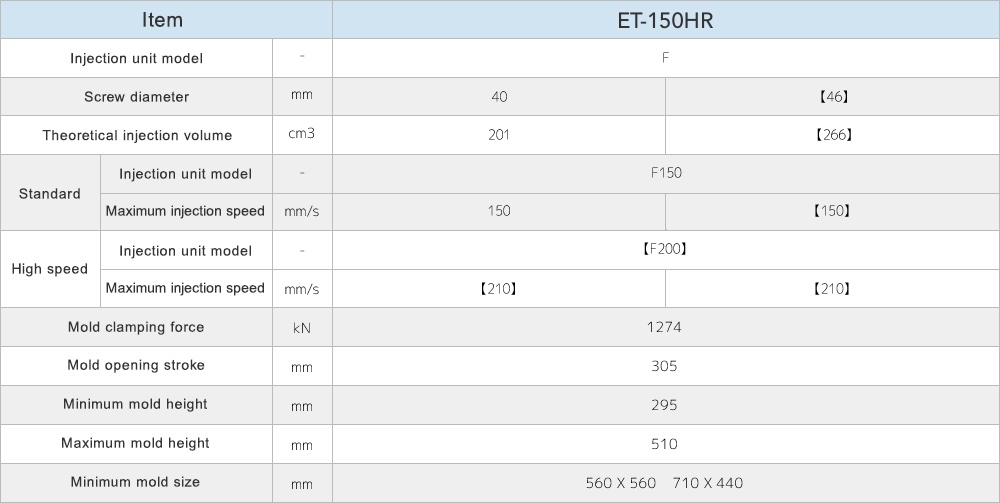

ET 150II HR

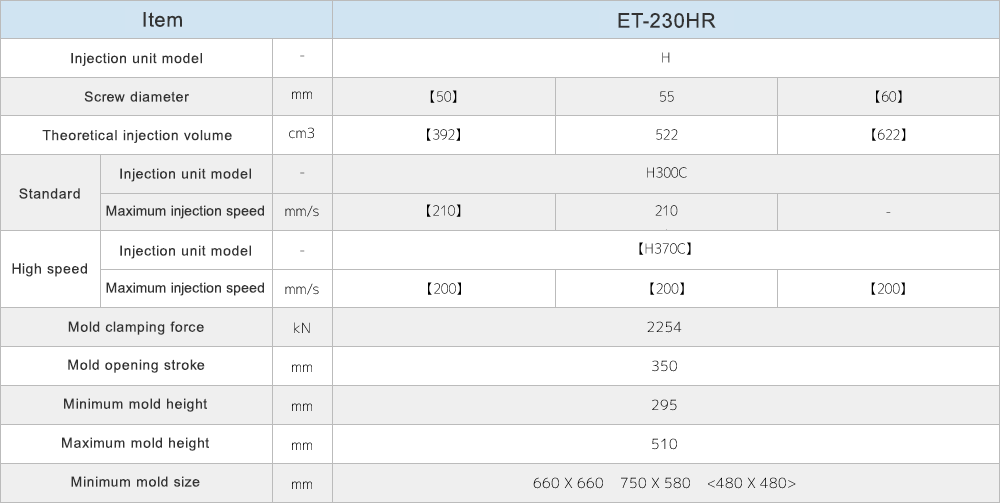

ET 230II HR

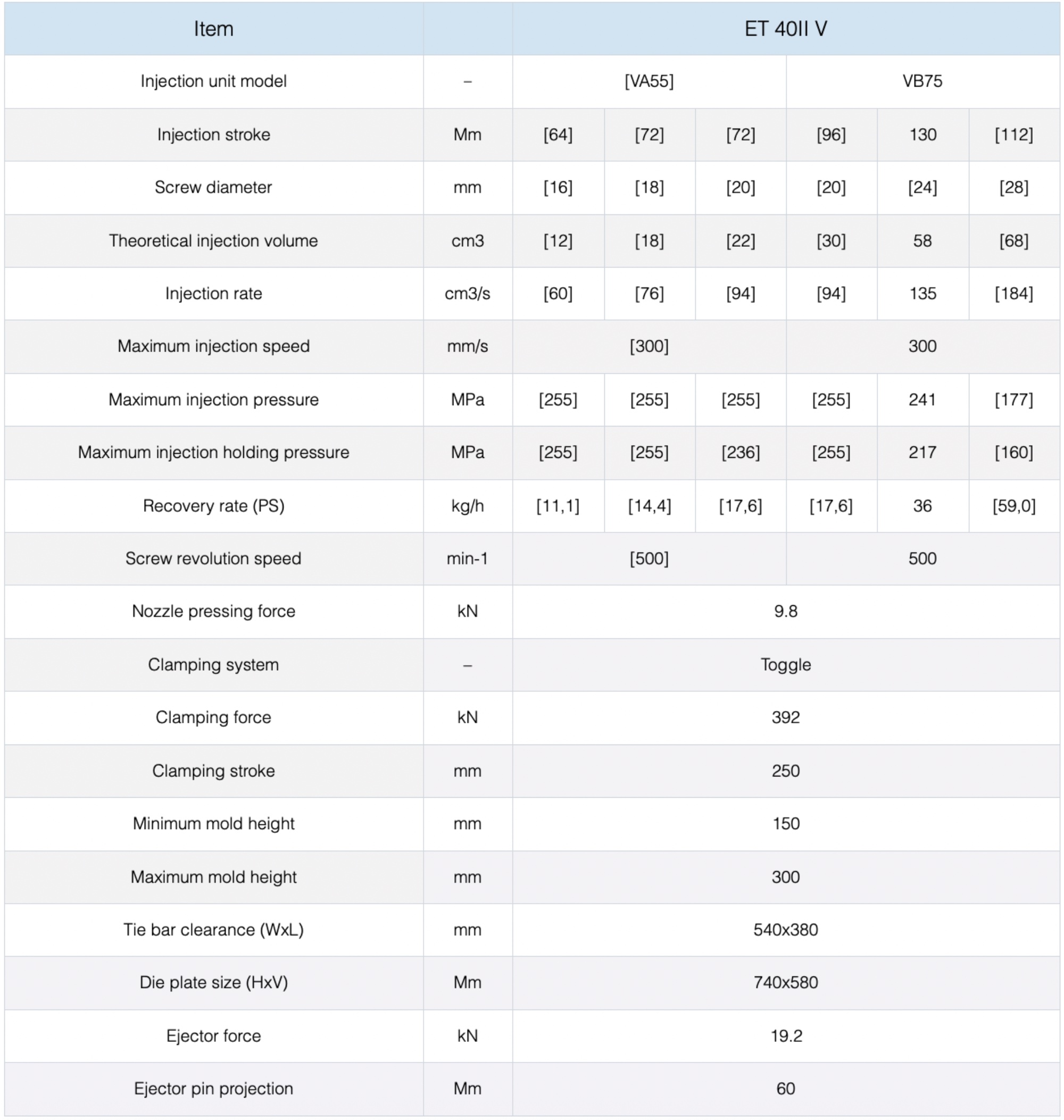

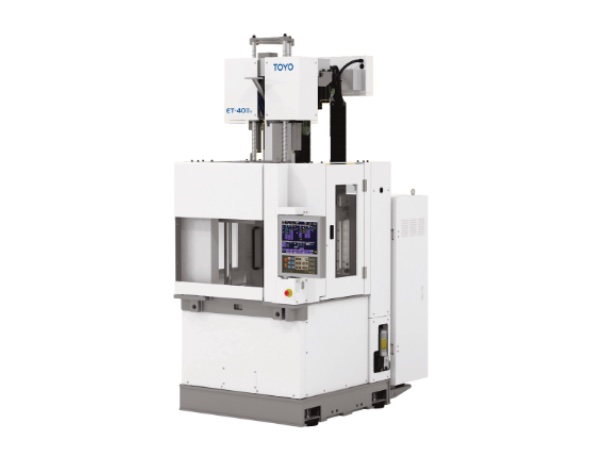

ET 40II V

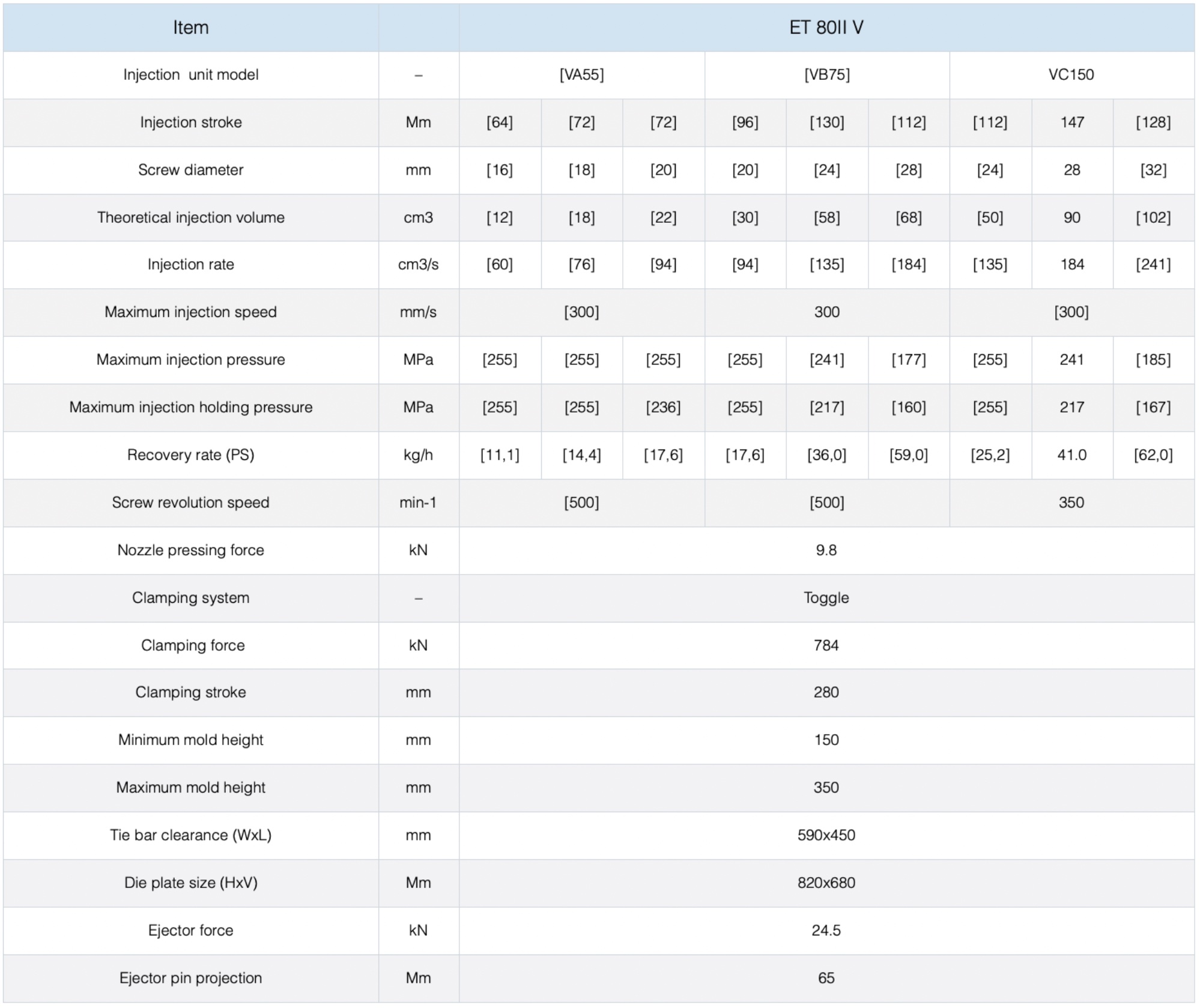

ET 80II V
Řada TOYO VERTICAL – Hlavní technické parametry
Široký výběr vstřikovacích jednotek a průměrů šneků umožňuje optimalizovat plastikační výkon přesně podle aplikace
|
Model |
MAX.ROZMĚRY NÁSTROJE (HXV)
|
MAX VÝŠKA FORMY
|
MIN VÝŠKA FORMY |
KAPACITA (CCM) |
VSTŘIKOVACÍ RYCHLOST (MM/S) |
VSTŘIKOVACÍ TLAK (MPa) |
PRŮMĚRY ŠNEKŮ (MM) |
POČET POZIC ROTAČNÍHO STOLU |
|---|---|---|---|---|---|---|---|---|
|
ET-40 II V |
540×380 |
300 |
150 |
12-68 |
300 |
až 255 |
16/18/20/24/28 |
Bez stolu |
|
ET-80 II V |
590×450 |
350 |
150 |
12-102 |
300 |
až 255 |
16/18/20/24/28/32 |
Bez stolu |
|
ET-40 II VR2/4 |
300×300 / 350×275 |
300 |
150 |
12-102 |
300 |
až 255 |
16/18/20/24/28/32 |
2-4 |
|
ET-80 II VR2/4 |
410×410 / 480×350 |
350 |
150 |
12-180 |
až 300 |
až 255 |
16/18/20/24/28/32/36/40 |
2-4 |
|
ET-100 II VR2/4 |
500×500 / 575×435 |
350 |
200 |
50-180 |
až 300 |
až 255 |
24/28/32/36/40 |
2-4 |
|
ET-150 II VR2/4 |
560×560 / 650×485 |
350 |
200 |
102-305 |
až 250 |
až 255 |
32/36/40/46 |
2-4 |
|
ET-80 II HR2/4 |
410×410 / 480×350 |
350 |
225 |
68-201 |
až 300 |
až 236 |
28/32/36/40 |
2-4 |
|
ET-150 II HR2/4 |
560×560 / 650×485 |
510 |
295 |
201-265 |
až 210 |
až 216 |
40/46 |
2-4 |
|
ET-230 II HR2/4 |
660×660 / 750×580 |
510 |
295 |
392-622 |
až 210 |
až 235 |
50/55/60 |
2-4 |
Technická specifikace
Klíčové benefity
Kompaktní konstrukce se zvýšenou bezpečností a ergonomií práce
Jeho klíčové vlastnosti se soustředí do čtyř oblastí: přehlednost, funkčnost, komfort obsluhy a snadná údržba.

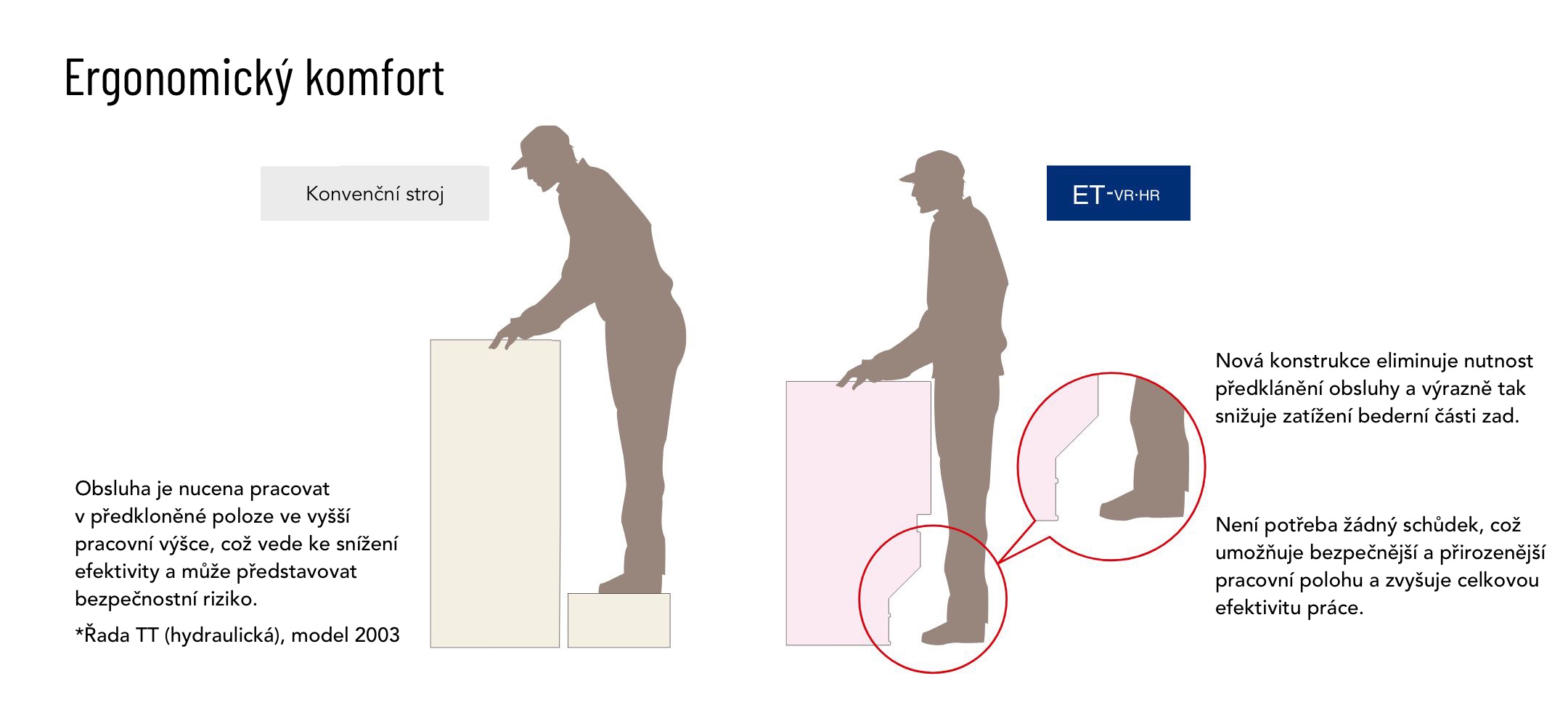

S maximálním využitím prostorově úsporných výhod typických pro vertikální vstřikovací stroje se společnosti TOYO podařilo odstranit jednu z jejich hlavních nevýhod – výšku stolu – jejím snížením pro lepší přístupnost. Konstrukce navíc umožňuje zasunutí špiček obuvi pod stroj, čímž dále zvyšuje efektivitu využití prostoru, pracovní efektivitu i celkový komfort obsluhy.
Viskozita plastové hmoty je měřena a kvantifikována pomocí systému meltcon®. Na základě takto získaných dat je pomocí proprietárního analytického procesu stanovena míra opotřebení. To umožňuje nejen určit optimální načasování údržby, ale zároveň efektivně podporuje řízení výroby.

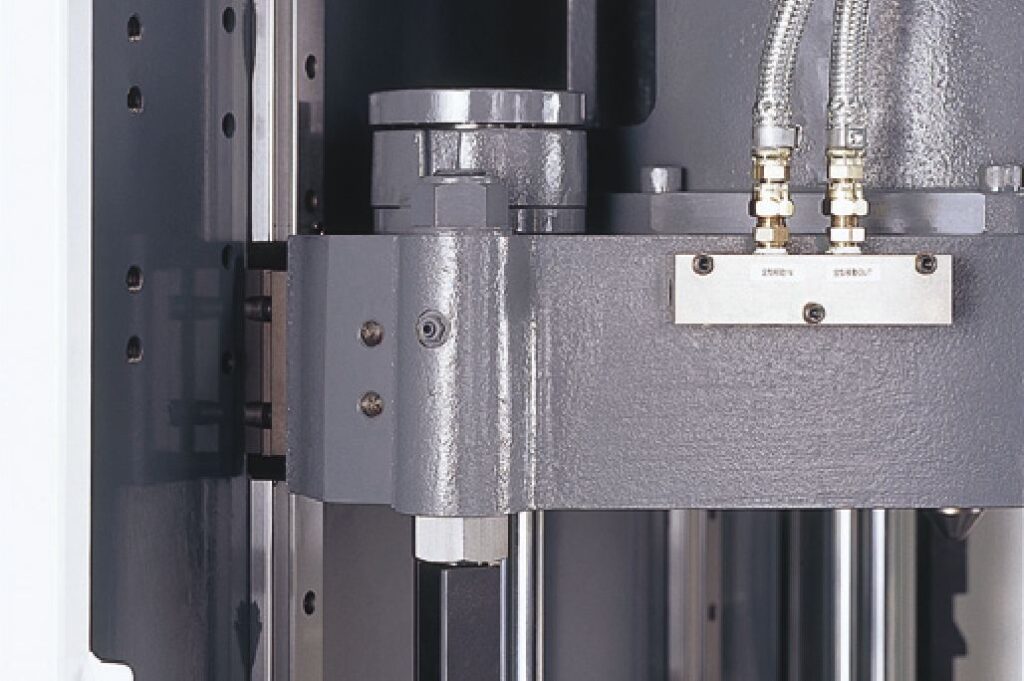

U typů VR a V je použit tříbodový dotykový mechanismus trysky, kde kuličkové šrouby zároveň plní funkci vodicích tyčí. Toto řešení umožňuje vysokorychlostní otevírání a zavírání formy bez vibrací. Všechny modely řady ET jsou navíc vybaveny pohyblivou deskou s podporou lineárního vedení, uloženou v rámu stroje, což dále minimalizuje vibrace a zajišťuje rychlé, stabilní a přesné vstřikování.

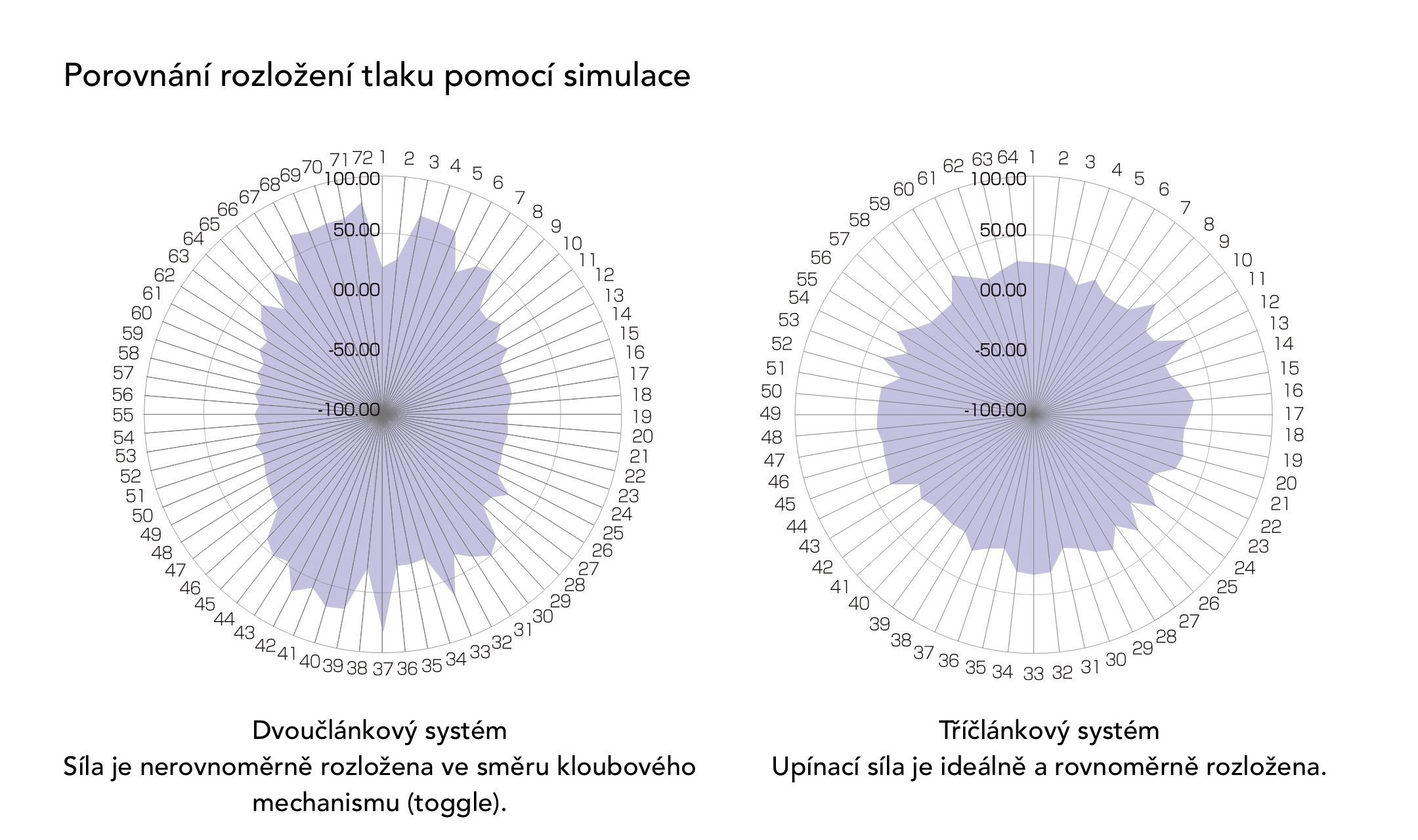

Tříčlánkový mechanismus zajišťuje rovnoměrné rozložení upínací síly a umožňuje dosáhnout ještě vyšší přesnosti vstřikování.
Na rozdíl od konvenčního kloubového uzavíracího systému se dvoučlánkovou konstrukcí zvyšuje vylepšený tříčlánkový systém stabilitu a rovnoměrně rozkládá tlak po celé ploše formy, což umožňuje vyšší přesnost výroby výlisků.

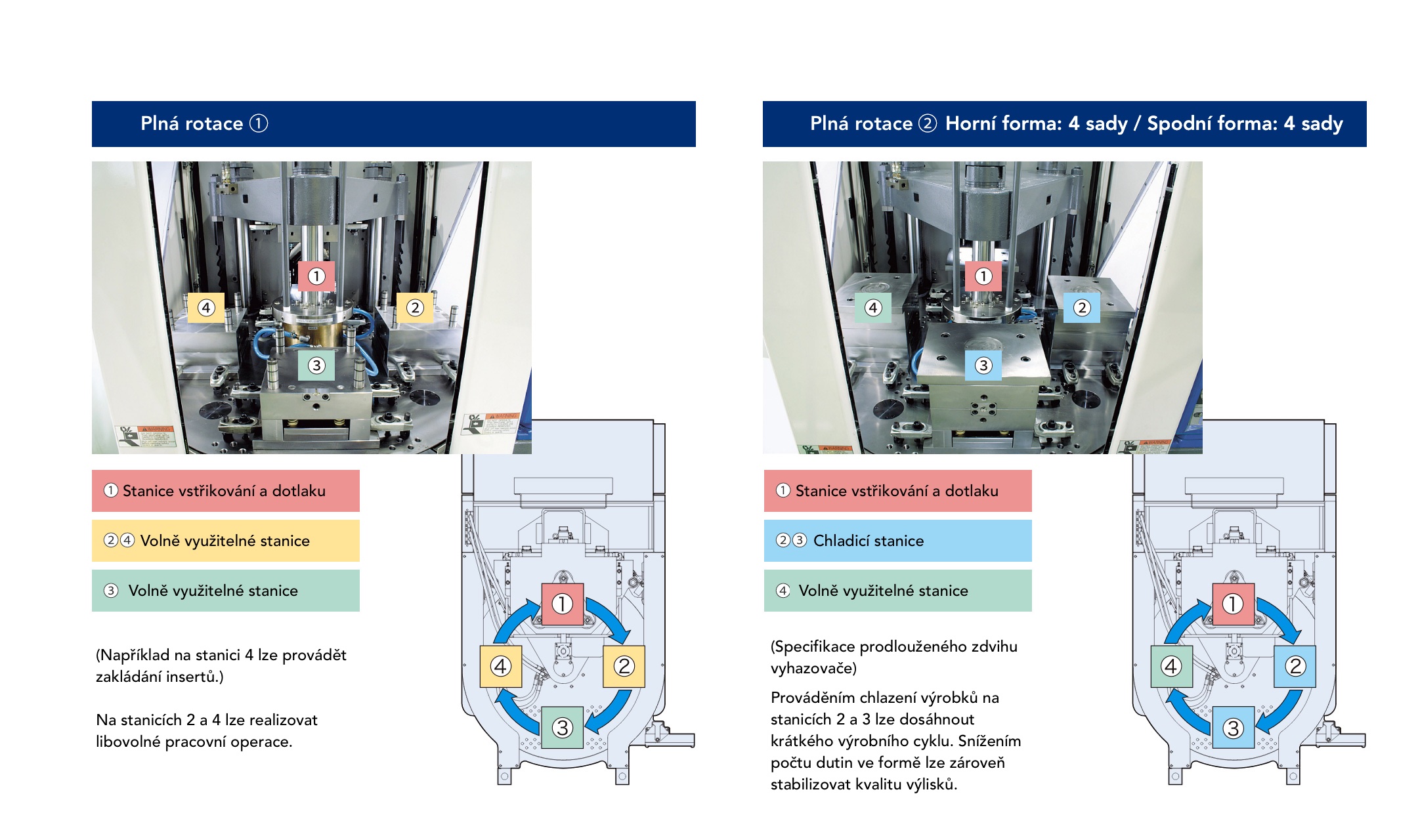

Stůl se otáčí o 360° jedním směrem, což umožňuje flexibilní uspořádání pracovních stanic podle potřeby.
Příklad vysokocyklového provozu umožněného plnou 360° rotací.
Zvýšená bezpečnost, lepší přehlednost, jednodušší údržba, snadné ovládání a uživatelské rozhraní optimalizované speciálně pro vertikální modely.

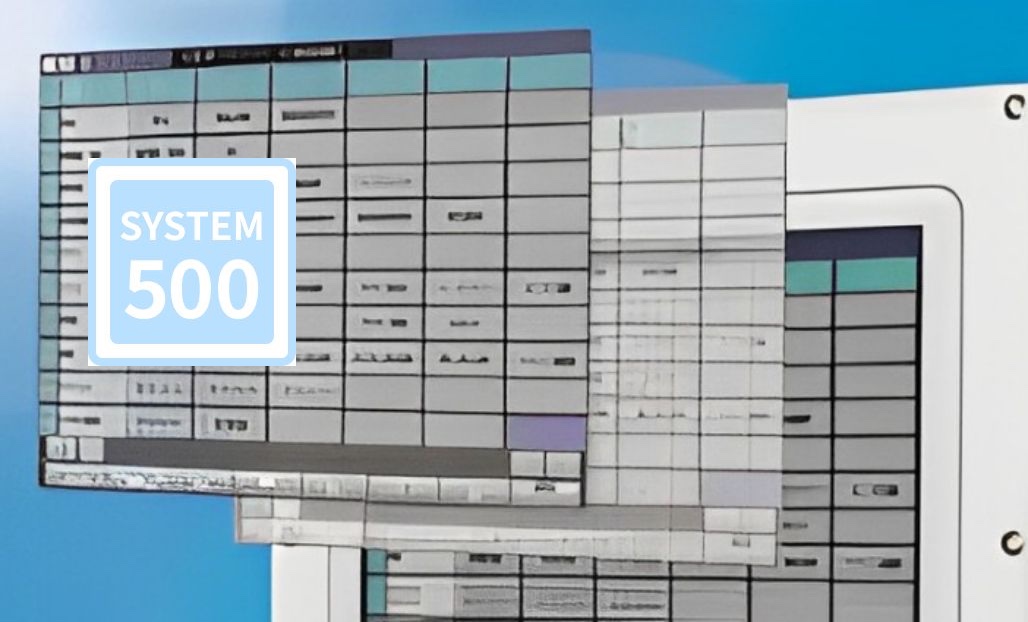

Nejnovější mikroprocesorový řídicí systém, který plně optimalizuje výkon stroje.

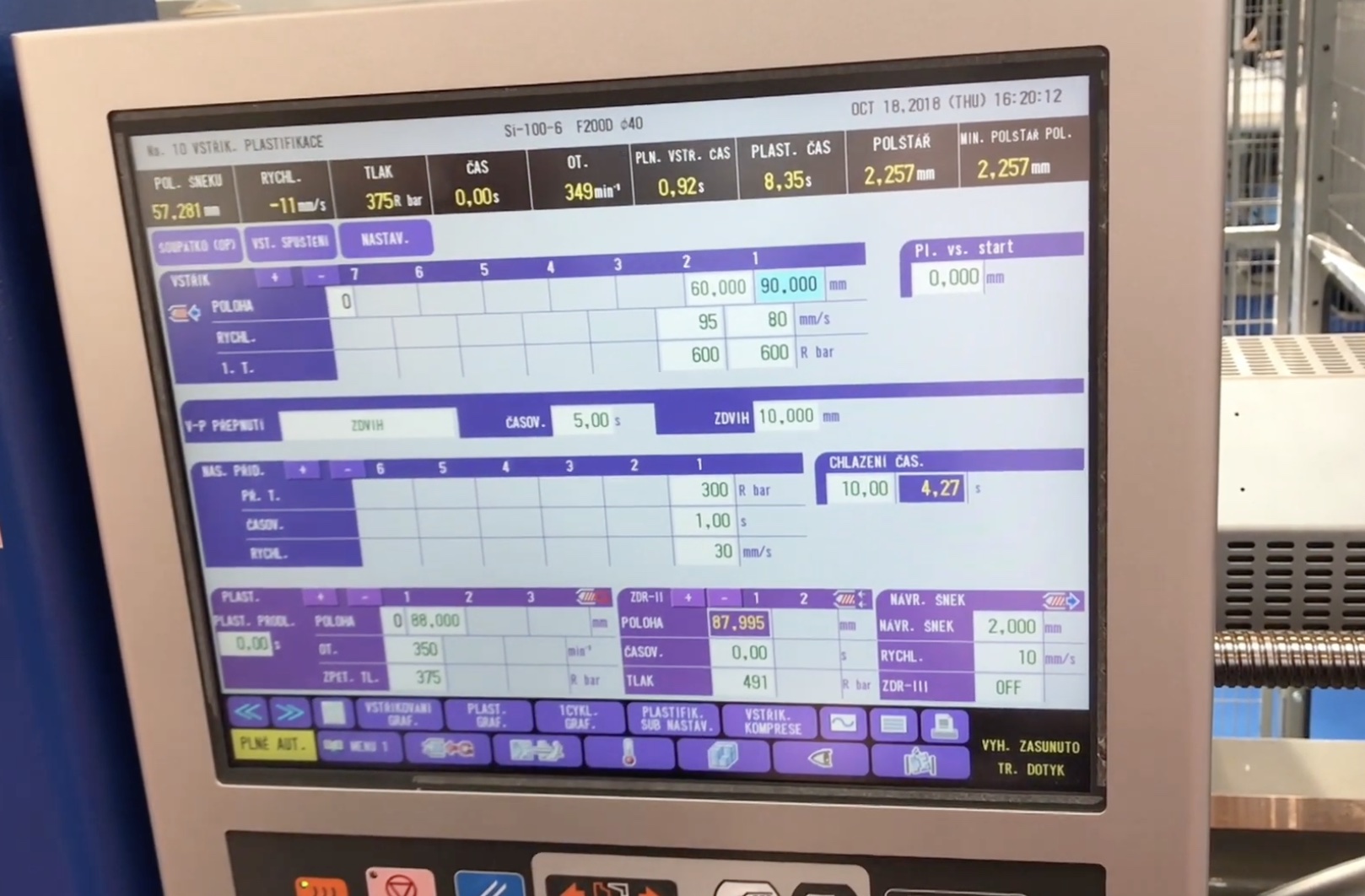

Obrazovka MENU umožňuje přístup ke všem funkcím a nastavením.
- Uživatelsky přívětivé ovládání podobné PC
- Rozšířené bezpečnostní funkce
- Zlepšená přehlednost a údržba
Stabilita procesu i při vysokých cyklech
360° rotační stůl pro vyšší produktivitu
Připraveno na automatizaci
Energetická efektivita bez hydrauliky
Oblasti použití vstřikovacích lisů TOYO
Stroje TOYO jsou navrženy tak, aby se přizpůsobily specifickým potřebám každého odvětví a kombinovaly přesnost, rychlost a spolehlivost.
Zdravotnictví / Medical výroba
Obaly, potravinářství a FMCG
Technické díly
a elektrotechnika
Automobilový průmysl /
Automotive
Garantujeme servis
a technickou podporu
Technická podpora
Zajišťujeme odborný servis a pomáháme předcházet poruchám, stabilizovat proces a udržovat výrobu v režimu, který dlouhodobě snižuje provozní náklady a minimalizuje neplánované odstávky.
Showroom a školení
Zajistíme zaškolení obsluhy a techniků, včetně možnosti školení v showroomu Borra v Otrokovicích na reálném TOYO stroji.
Strojní náhradní díly
Nabízíme strojní náhradní díly všech značek – špičky, šneky, komory, trysky, topné pásy a topné tělesa máme skladem nebo zajistíme vlastní výrobu podle zadání s dostupností do 3 dnů.
Zapůjčení TOYO stroje
Pro seriózní zájemce nabízíme možnost zapůjčení elektrického vstřikovacího lisu TOYO přímo do vašeho provozu. Získáte tak reálné srovnání spotřeby energie, stability procesu a dalších nákladů.
Měření spotřeby
Přímo u vás ve výrobě změříme průměrnou spotřebu elektřiny na kg materiálu, roční spotřebu energie, náklady a návratnost investice.
Měření opotřebení
Zajišťujeme meření stavu vstřikovací a vytlačovací sestavy, měření stavu šneku a komory, vyhodnocení technického opotřebení a protokol s doporučením servisu.
Školení v Showroomu Borra
V showroomu Borra školíme obsluhu, technology i údržbu tak, aby výroba byla lépe nastavená, stabilnější a bezpečnější. Praktické školení na reálných strojích Toyo a Campetella pomáhá zkrátit dobu zaučení a zlepšit jistotu při každodenním provozu.
Chcete zjistit, který model TOYO je pro vás ideální?
Rádi vám doporučíme optimální kombinaci tonáže, vstřikovací jednotky a šneku podle typu výlisků, použitých materiálů a požadavků na stabilitu výroby.
