GS2 X-Series
GS2 X-Series je lineární (kartézský) robot s vertikálním vstupem navržený pro ty nejnáročnější výkony: ultravýkonné pohony v kombinaci s materiály z leteckého průmyslu zajišťují rekordní zrychlení a rychlosti, s provozními cyklovými časy až 2,5 sekundy.
Potřebujete servis nebo informace?
Jsme tu pro vás — rychle, profesionálně a s osobním přístupem.
Dalibor Štrop
Václav Vávra
Maximální rychlost pro nejvyšší produktivitu

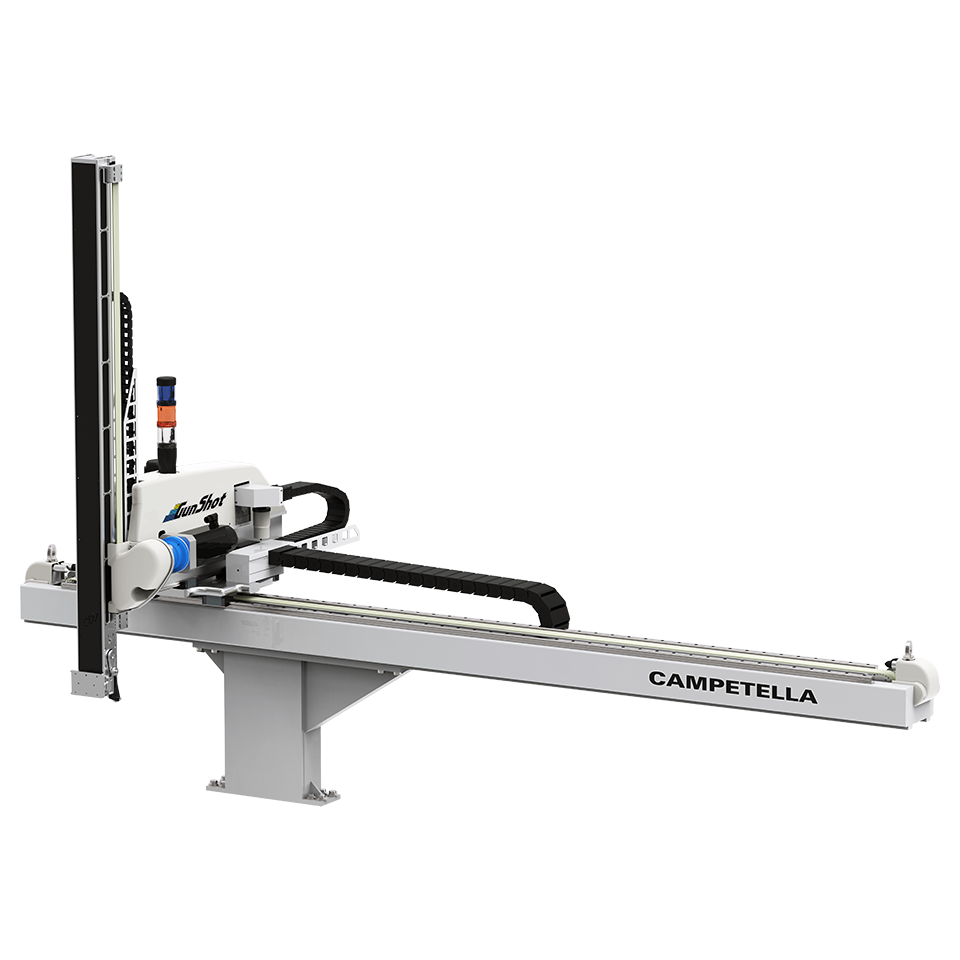

Kartézský průmyslový robot GS2 X-Series je navržen tak, aby zajistil maximální zkrácení cyklových časů a byl vhodný pro vstřikovací lisy středních tonáží. Označení tohoto modelu je akronymem slova „GunShot“ – výstřel. A skutečně neexistuje výstižnější pojem, který by lépe popsal jeho explozivní rychlost.
Technické parametry:
Vstřikovací lisy: až 400 t
Carbon Technology: vertikální osa z uhlíkových vláken
Pneumatické zápěstí s osou C
Zdvih osy Z: 2000–2500 mm
Zdvih osy X: 500 mm
Zdvih osy Y: 1200 mm
Nosnost: až 2,5 kg
Suchý cyklus (Dry Cycle): 2,5 s
|
TECHNICKÉ VLASTNOSTI
|
||
|---|---|---|
|
GS2-1B |
GS2-2B |
|
|
Maximální nosnost [kg]: |
2,5 |
2,5 |
|
Vertikální osa: |
přímý pohon |
přímý pohon |
|
Zdvih osy Z – horizontální [mm]: |
2000 |
2500 |
|
Zdvih osy X – odběr [mm]: |
500 |
|
|
Zdvih osy Y – vertikální [mm]: |
1200 |
|
|
Pohon os X, Y, Z: |
Synchronní bezkartáčové AC servomotory |
|
|
Systém vedení os X, Y, Z: |
Kluzné bloky s valivými kuličkami na prizmatickém vedení z kalené oceli |
|
|
Opakovatelnost polohování [mm]: |
± 0,1 |
|
|
Pneumatická rotace osy C [°]: |
0° / 90° |
|
|
Pneumatická rotace osy AB [°]: |
0°–180° |
|
|
Elektrická rotace osy B [°]: |
0°–332° |
|
|
Řídicí jednotka: |
Vlastní systém Campetella EVO |
Technologie, které posouvají výrobu dál
Technologická řešení Campetella zahrnují systémy balení, etiketování, IML a další automatizované procesy navržené pro stabilní, efektivní a dlouhodobě udržitelnou výrobu.
Technologie, které posouvají výrobu dál
Technologická řešení Campetella zahrnují systémy balení, etiketování, IML a další automatizované procesy navržené pro stabilní, efektivní a dlouhodobě udržitelnou výrobu.
Vlastnosti a přínosy robota GS2 X-Series
Zjistěte více o výbavě kartézského robota GS2 X-Series a o přínosech, které přináší do výroby.
EVO – řídicí jednotka Campetella pro průmyslové roboty
EVOlujte své řízení
Výsledek desetiletí nepřetržitého vývoje – EVO představuje nejvyšší vyjádření know-how společnosti Campetella v oblasti vývoje řídicích jednotek pro průmyslové roboty.
Díky nejmodernějšímu hardwaru a softwaru zajišťuje EVO nejvyšší úroveň výkonu, funkcí a řízení u našich robotů řad X-Series a E-Series. Platforma EVO je univerzální napříč všemi architekturami robotů Campetella, od kartézských až po SCARA: jednoduchost jednoho programovacího jazyka, který lze použít pro řízení nespočtu aplikací.
Chcete se dozvědět více o funkcích konzole EVO?

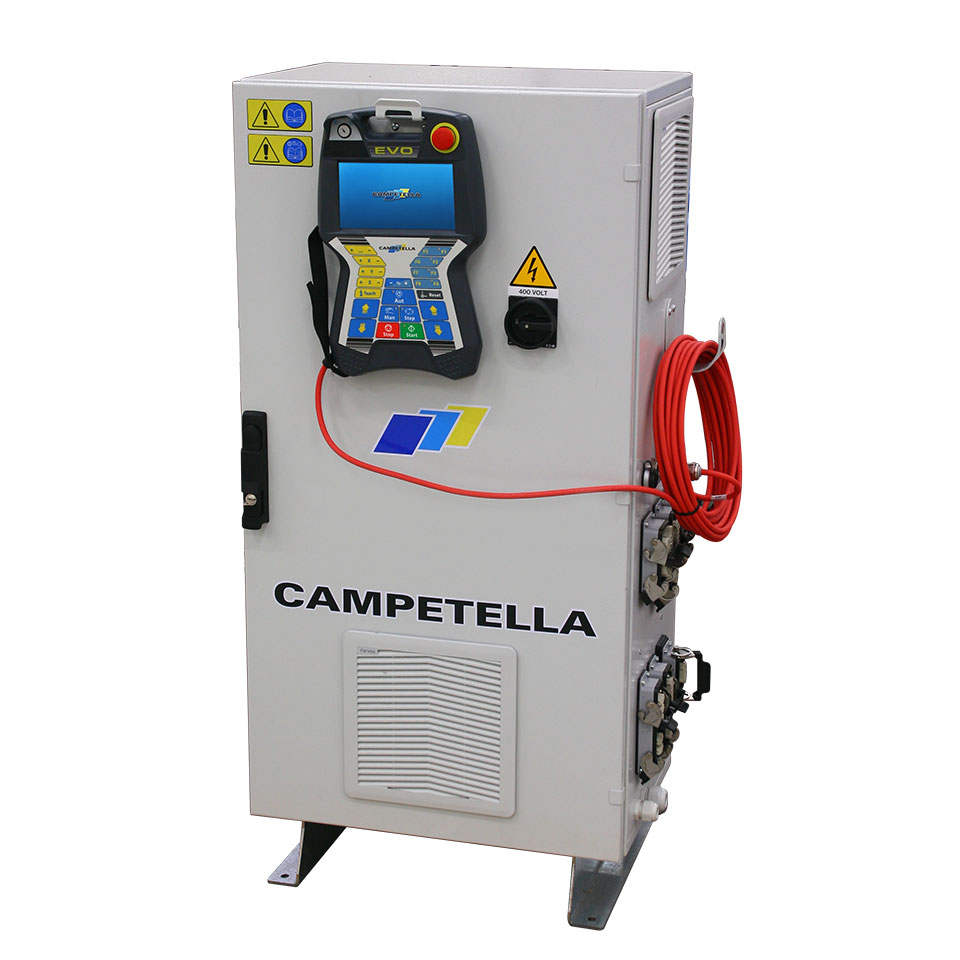

Integrovaný CNC rozvaděč nebo rozvaděč na podlaze
Řada GS2 X-Series je standardně vybavena elektrickým rozvaděčem umístěným na podlaze, což zajišťuje menší nároky na prostor a maximální komfort obsluhy.
Mechanická konstrukce CL2W X-Series
Vyznačuje se odběrovou osou uchycenou konzolově na straně opačné k násypce. Hlavní výhodou této architektury je úplná absence kolizních problémů mezi robotem a násypkou.

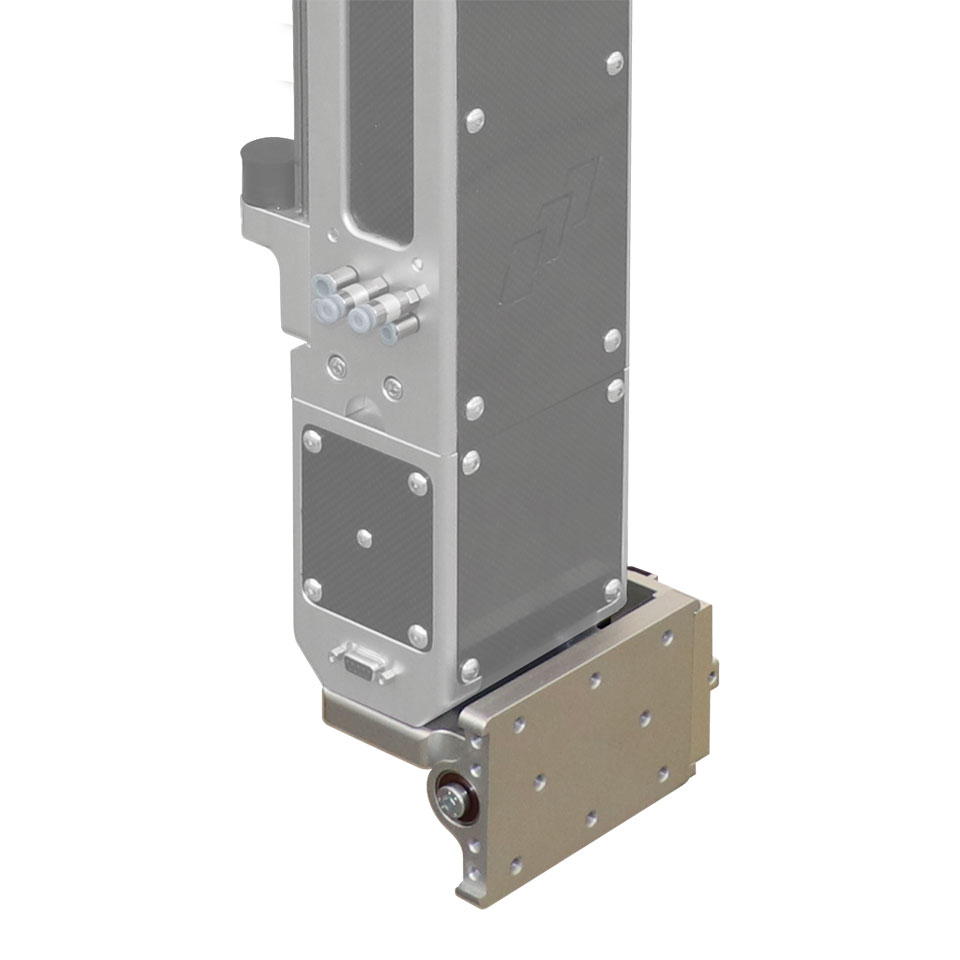

Pneumatické zápěstí s osou C
Robot je vybaven pneumatickým zápěstím s osou C, které umožňuje ploché polohování odebraných dílů ve formě. Je možné zvolit mezi dvěma naprogramovanými polohami (vertikální / horizontální).
Oblasti použití Campetella řešení
Pokročilá automatizace pro nejvyspělejší spotřebiče
Odvětví domácích spotřebičů se neustále vyvíjí. Automatizace zde hraje klíčovou roli při dosahování nejvyšší kvality při nízkých nákladech.
Cílem je vytvářet inovativní, technologicky vyspělé a výkonné spotřebiče na stále konkurenčnějším trhu.
Campetella Robotic Center nabízí pokročilá řešení pro automatizaci výrobních procesů v oblasti domácích spotřebičů: roboty pro pick & place, paletizační pracoviště nebo kamerové systémy kontroly kvality jsou jen některé z možných aplikací.
Flexibilita a efektivita ve službách automobilového průmyslu
V globálním a stále konkurenceschopnějším ekonomickém prostředí potřebují společnosti působící v automobilovém sektoru více než kdy dříve flexibilitu, aby dokázaly reagovat na požadavky vývoje nových modelů při často proměnlivých podmínkách poptávky.
V automobilovém průmyslu hraje automatizace zásadní roli při zajištění vysokých standardů kvality a zkrácení výrobních časů. Campetella Robotic Center se svou stabilní a neustále se rozvíjející strukturou je ideálním partnerem pro vývoj automatizačních řešení na míru pro automobilový sektor.
Odvětví s vlastními inženýrskými principy
Navrženo pro náročné požadavky lékařského vstřikování plastů. Díky ultračistému provozu, šetrné manipulaci s díly a konzistentní přesnosti naše roboty zajišťují bezpečnou a vysoce kvalitní výrobu kritických zdravotnických komponent.
- Procesy s přísnými požadavky na přesnost a opakovatelnost.
- Pokročilé a stále složitější zdravotnické prostředky.
- Velkosériová výroba se zkrácenými cyklovými časy.
- Potřeba minimalizace lidské kontaminace.
- Provozní kontinuita jako nezbytná podmínka.
Směrem k nejvyšší produktivitě
Miliony uzávěrů se každý den používají v nespočtu výrobků každodenní potřeby – od nápojů až po čisticí prostředky pro domácnost.
Největší výzvou pro výrobce působící v tomto odvětví je bezpochyby maximalizace produktivity při současném dodržení nejvyšších standardů kvality.
Jak optimalizovat všestranné výrobní odvětví
Skládací nebo montované monoblokové přepravky, palety a kontejnery lze vyrábět s vysokým stupněm automatizace.
Plastové kontejnery pro logistiku a distribuci průmyslových výrobků, ovoce a zeleniny i potravin obecně mohou být vyráběny, opakovaně používány a na konci svého životního cyklu recyklovány.
Campetella nabízí pokročilá řešení pro manipulaci, kontrolu kvality, montáž a dokončovací operace přepravek, palet a kontejnerů.
Výzkum a inovace na podporu udržitelnosti
Jednorázové plastové příbory a nádobí, které jsou již dlouhá léta součástí naší kultury, provázejí naše chvíle zábavy a volného času po desetiletí. Tyto výrobky však byly v poslední době kritizovány kvůli známým problémům znečištění spojeným s přítomností plastů v oceánech, až do té míry, že Evropský parlament jejich používání definitivně zakázal od roku 2021. V důsledku toho se hledání alternativních materiálů stále více ubírá směrem k udržitelnosti: řada bioplastů je připravena v následujících letech nahradit tradiční plasty.
Kartézské roboty pro nejpřesnější manipulaci s estetickými díly
Campetella je schopna nabídnout nespočet automatizačních řešení pro výrobu výrobků pro domácnost.
Od jednoduchých nádob až po designově propracované vybavení – trh domácích potřeb jednoznačně vyžaduje stále vyšší standardy estetické kvality při dostupných nákladech.
Campetella nabízí kartézské roboty pro co nejpřesnější a nejšetrnější manipulaci s estetickými díly, řešení IML pro atraktivní a trvanlivé dekorace, kompletní pracoviště určená pro automatizovanou montáž výrobků i automatizované balení a paletizaci.
Vstřikovací lisy a formy nejnovější generace v kombinaci s maximální rychlostí
Díky mimořádné všestrannosti tohoto materiálu se každý den vyrábějí miliony lahví – od potravinářských až po kosmetické – z PET preforem.
Nejvyšší produktivita, zajištěná vstřikovacími lisy a formami nejnovější generace, se neobejde bez odpovídající automatizace, kde může rozhodovat i desetina sekundy.
Campetella se může pochlubit rychlými a osvědčenými roboty, které představují ideální automatizační řešení pro lisování PET preforem.
Maximální flexibilita při vysokém výkonu
S cílem stát se partnerem ve všech fázích výrobního procesu nabízí Campetella balicí řešení navržená tak, aby kombinovala maximální flexibilitu s vysokým výkonem.
Naše balicí řešení zahrnují: systémy určené pro výrobu různorodého portfolia produktů nebo automatizace dedikované jednomu výrobku s maximálním výkonem; integrované systémy pro výrobu pevných obalů od potravinářského až po průmyslový sektor; tenkostěnné obaly s IML i bez IML, kontrolu kvality, balení do krabic a paletizaci.
Nakonec poskytujeme také automatizované systémy pro montáž doplňkových madel a dalších komponent.
Na špici technologického vývoje
Technické výlisky, které jsou složité a mají různé geometrie, vyžadují stále inovativnější automatizaci s pokročilými funkcemi.
Od hraček až po lisované výrobky pro zahradu těží Campetella z desetiletí zkušeností získaných ve spolupráci s předními výrobci technických výlisků.
Kartézské manipulátory pro pick & place a řešení IML patří jen mezi některé z hlavních aplikací, které Campetella nabízí.
