CL2W X-Series

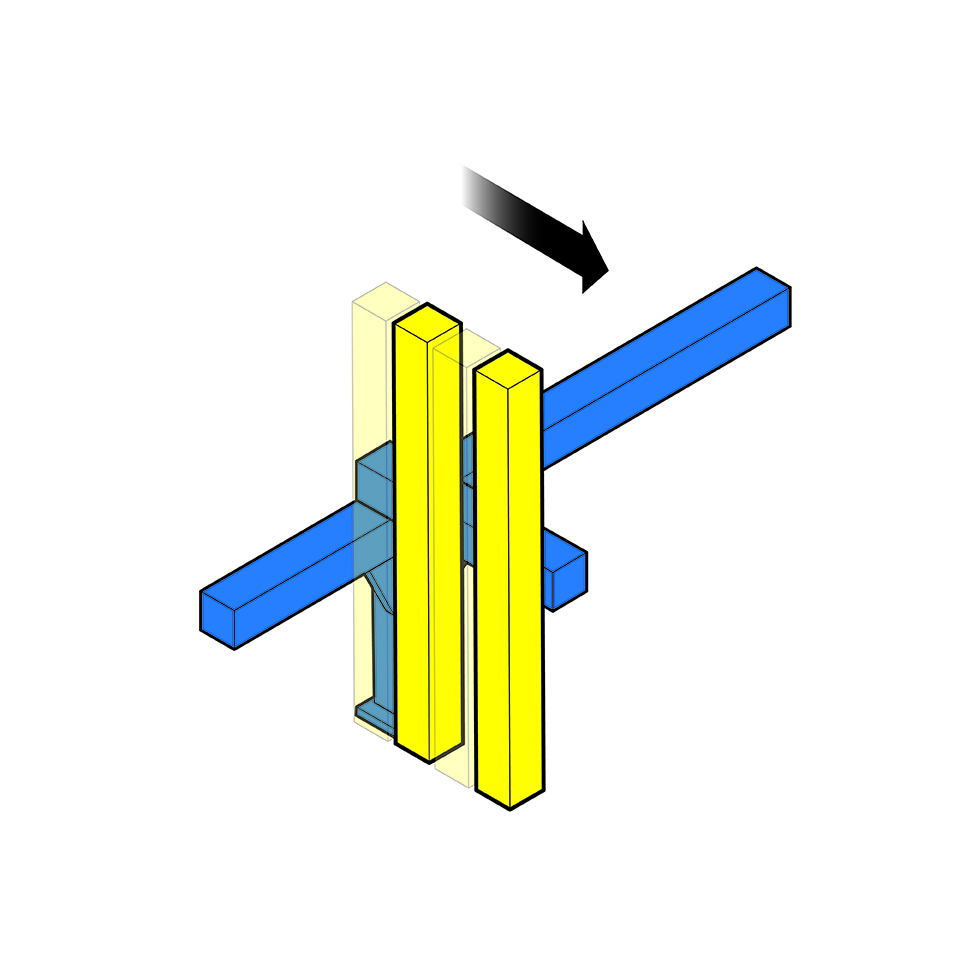

Díky dvojité plně elektrické vertikální ose zdvojnásobuje vaši produktivitu. CL2W X-Series je kartézský průmyslový robot s horním vstupem na prémiové úrovni, vybavený dvojitou vertikální osou, určený pro obsluhu vstřikovacích lisů se stohovými formami.
Potřebujete servis nebo informace?
Jsme tu pro vás — rychle, profesionálně a s osobním přístupem.
Dalibor Štrop
Václav Vávra
Rychlý a robustní robot s horním vstupem a dvojitou vertikální osou pro aplikace se stohovými formami
Rychlý a robustní kartézský průmyslový robot CL2W X-Series se sofistikovaným řízením 5 interpolovaných elektrických os je zvláště vhodný pro automatizaci vstřikovacích lisů středních tonáží v aplikacích se stohovým vstřikováním.
Technické parametry:
Vstřikovací lisy: až 600 t
Konfigurovatelná vertikální osa: typ A–H
Antikolizní systém vertikální osy
5 elektrických os řízených servomotory s lineární interpolací
Zdvih osy Z: 2000 / 2500 / 3000 mm
Zdvih osy X: 660 mm (×2)
Zdvih osy Y: 1400 mm (×2) / 1600 mm (×2)
Nosnost: až 18 kg
Suchý cyklus (Dry Cycle): 6 s
|
TECHNICKÉ VLASTNOSTI
|
||||||
|---|---|---|---|---|---|---|
|
CL2W – 1 A |
CL2W – 1 H |
CL2W – 2 A |
CL2W – 2 H |
CL2W – 3 A |
CL2W – 3 H |
|
|
Maximální nosnost [kg]: |
6 (×2) |
18 (×2) |
6 (×2) |
18 (×2) |
6 (×2) |
18 (×2) |
|
Vertikální osa: |
přímá |
teleskopická |
přímá |
teleskopická |
přímá |
teleskopická |
|
Zdvih osy Z – příčný [mm]: |
2000 |
2000 |
2500 |
2500 |
3000 |
3000 |
|
Zdvih osy X – odběr [mm]: |
660 (×2) |
660 (×2) |
660 (×2) |
660 (×2) |
660 (×2) |
660 (×2) |
|
Zdvih osy Y – vertikální [mm]: |
1400 (×2) |
1600 (×2) |
1400 (×2) |
1600 (×2) |
1400 (×2) |
1600 (×2) |
|
Pohon os Z, X, Y: |
Synchronní bezkartáčové AC servomotory |
|||||
|
Vedení os Z, X, Y: |
Kluzné bloky s valivými kuličkami na prizmatickém vedení z kalené oceli |
|||||
|
Opakovatelnost polohování [mm]: |
±0,1 |
|||||
|
Rotace chapadla (pneumatická osa B/C) [°]: |
0° / 90° |
|||||
|
Řídicí jednotka: |
Vlastní systém Campetella EVO |
Campetella technologie, které posouvají výrobu dál
Technologická řešení Campetella zahrnují systémy balení, etiketování, IML a další automatizované procesy navržené pro stabilní, efektivní a dlouhodobě udržitelnou výrobu.
Jednotné balení pro nižší riziko kontaminace
Automatizované plnění krabic a přepravních kontejnerů minimalizuje riziko kontaminace výrobků a vždy zajišťuje jednotné balení.
- Různé rozměry v rámci jednoho systému
- Správa různých produktů
- Automatizované vkládání plastových sáčků
Plná automatizace výrobního procesu
Díky optimalizovaným prostorovým nárokům a možnosti řízení automatického otevírání a zavírání krabic a kartonů umožňují balicí systémy plnou automatizaci výrobního procesu.
Vysoká přesnost při polohování ve formě a kvalitní dokončení
Technologie vkládání umožňuje manipulaci a polohování insertů s automatickým nebo poloautomatickým zakládáním. Zároveň zaručuje vysokou přesnost polohování ve formě a kvalitní dokončení lisovaných výrobků.
- Překonfigurovatelné systémy podávání insertů
- Správa vícedutinových forem
- Zaručené polohování s velmi úzkými tolerancemi
Vysoká kontrola rozměrových tolerancí
Rozměrové tolerance spoluvstřikovaných dílů lze ověřovat pomocí strojového vidění.
Rychlé a efektivní systémy uchopovačů a vykládání pytlů
Pokud výrobní procesy zahrnují různé typy polymerů a objemy neumožňují použití dedikovaných sil, dokážeme díky našim systémům uchopovačů a vykládání pytlů navrhnout vhodné robotické řešení.
- Automatizace zásobování polymerem
- Manipulace s paletami v různých konfiguracích
- Automatický systém vyhledávání pytlů na paletách
Flexibilní a dynamický výrobní proces
Tato technologie umožňuje současnou správu palet z různých polymerů, které mohou být sypány do nezávislých násypek.
Maximální výkon a flexibilita
Madla, kolečka a uzávěry jsou jen některé z dílů, které lze montovat přímo v lince spolu s průmyslovou výrobou.
- Současná montáž s ukládáním na pás nebo paletu
- Správa více dílů v rámci jednoho cyklu
- Systém podávání insertů se strojovým viděním
Synchronní výroba dílů
Díly určené k montáži mohou být současně vyráběny lisováním nebo podávány externími jednotkami.
Spolehlivost, rychlost a přesnost
Aplikace samolepicích etiket, tamponový tisk logotypů, značení potištěných výrobků laserovými systémy – to vše je možné díky bohatým zkušenostem společnosti Campetella Robotic Center.
- Estetické dekorace
- Kódy pro sledování výrobků
- Vícenásobné aplikace etiket
Flexibilita a vyspělá technologie
Díky flexibilitě našich robotů a našim schopnostem v oblasti návrhu řešení je možné realizovat jakýkoli typ dekorace výrobků.
Automatizovaná balicí řešení
Tato technologie umožňuje návrh robotických řešení pro automatizované balení.
- Pevné balení do kartonu
- Balení do extrudovaných nebo předem svařených flexibilních materiálů
- Jediný partner pro řízení celého výrobního cyklu
Rozměrově optimalizované výrobky
Od výroby až po balení s cílem dosáhnout hotových výrobků optimalizovaných z hlediska rozměrů.
Flexibilní a efektivní automatizační řešení
Tato technologie umožňuje přepravu a manipulaci s výrobky, krabicemi a paletami v rámci provozu a centralizaci balicích nebo paletizačních linek.
- Řízení pásových a válečkových dopravníků
- Integrace autonomních naváděných systémů
- Sledování výrobků
Systémy na klíč, od výroby až po expedici
Od výroby až po expedici vystupuje Campetella Robotic Center jako jedinečný partner pro dodávku systémů na klíč.
Jedinečný paletizátor pro řízení různých výrobních linek
Tato technologie umožňuje sestavování palet připravených ke skladování a expedici, přičemž zajišťuje minimální půdorysné nároky a volné programování.
- Současná správa oddělených výrobních linek
- Vertikální rozšíření bez nároků na podlahovou plochu
- Automatizovaná správa výměny palet
Různé možnosti dokončení palet
Kromě samotného sestavování palet umožňují naše řešení také různé způsoby jejich dokončení.
Lehké materiály pro vysokorychlostní výrobu
Použití inovativních technologií a materiálů, které podporují rychlou manipulaci os robota, se spojuje s naší hlubokou znalostí principů rozhraní mezi stroji a umožňuje zvyšovat produktivitu průmyslových systémů.
- Konstrukce robota z uhlíkových vláken
- Uchopovací systémy vyrobené 3D tiskem
- Doba zásahu: méně než 2,5 sekundy
Spolehlivost a minimální opotřebení i při vysokorychlostních cyklech
Naše konstrukční metody zaručují spolehlivost a minimální opotřebení komponent i u aplikací s cykly kratšími než 2,5 sekundy.
Flexibilita a efektivita při operacích pick & place
Tato technologie umožňuje přesné odebírání a ukládání těžkých objektů se složitějšími geometriemi.
- Manipulace se složitými geometriemi
- Standardní paletizační vzory pro rychlé programování
- Vysoká flexibilita a rychlá změna výroby
Minimální půdorys, maximální bezpečnost
Uspořádání je optimalizováno tak, aby zaručovalo minimální nároky na podlahovou plochu při plném souladu s aktuálně platnými bezpečnostními předpisy.
Vysoká přesnost a vysoký stupeň opracování komponent
Příprava a polohování předtvarovaných dekoračních prvků uvnitř formy.
- Přesnost polohování ve formě
- Vysoký stupeň opracování hotových komponent
- Bez nutnosti dalšího zpracování
Všestrannost a dlouhá životnost
Technologie dekorace ve formě je použitelná pro prvky interiérů automobilů, domácí spotřebiče a všechny výrobky, které vyžadují dlouhodobě trvanlivou dekoraci.
Technologie, která zlepšuje kvalitu hotového výrobku
Předúprava plastových povrchů umožňuje zlepšit kvalitu hotového výrobku, umožňuje určité typy lakování nebo zajišťuje spolehlivější lepení jednotlivých komponent.
- Opalování plamenem na robotu
- Opalování pevným hořákem
- Aplikace na složité geometrie
Použitelné pro více typů robotů
Tuto technologii lze aplikovat na kartézské, SCARA i průmyslové roboty.
Aplikace in-mold labeling (IML)
Technologie IML umožňuje aplikaci etikety přímo ve formě. Kromě zajištění mimořádně atraktivního vzhledu výrobku umožňuje in-mold labeling eliminovat časové ztráty a veškeré kroky potřebné pro dodatečné nanášení etikety.
- Vysoce konfigurovatelné IML roboty
- Plně elektrická technologie
- Krátké cyklové časy
Spolehlivost a efektivita v aplikacích IML
Díky již instalovaným systémům, které mají na kontě více než 30 000 000 cyklů, je Campetella Robotic Center odborným a spolehlivým partnerem v oblasti aplikací IML.
Estetické a rozměrové kontroly použitelné ve všech průmyslových odvětvích
Systém vizuální kontroly Campetella Robotic Center nachází uplatnění ve všech průmyslových odvětvích pro estetické i rozměrové kontroly.
- Integrované systémy vizuální kontroly s automatizací
- Správa statistik zmetkovitosti
- Flexibilní použití pro různé výrobky
Maximální efektivita, nižší náklady
Systémy vizuální kontroly integrované na robotech umožňují optimalizovat výrobní časy zařízení a snižovat náklady spojené se zmetkovitostí.
Vlastnosti a výhody robota CL2W X-Series
Zjistěte více o vlastnostech lineárního robota s horním vstupem CL2W X-Series a objevte řadu výhod, které díky svým speciálním konfiguracím může přinést do vaší výroby.
Vybaven nejpokročilejší řídicí jednotkou Campetella EVO
Campetella EVO je CNC řídicí jednotka využívající nejnovější generaci hardwaru a softwaru, která zajišťuje nejpokročilejší funkce pro maximální úroveň řízení. Díky lehkému a ergonomickému rozhraní umožňuje snadné programování a správu všech funkcí robota.
Chcete se o konzoli EVO dozvědět více?

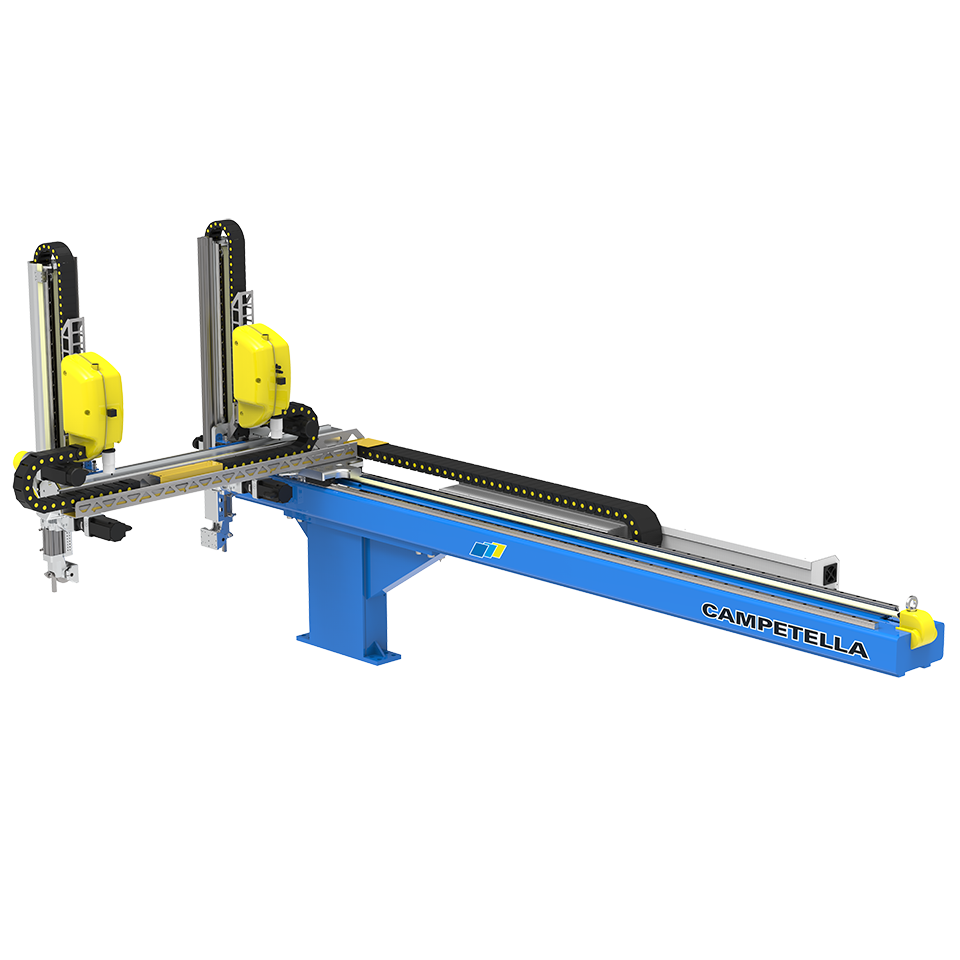

Mechanická konstrukce CL2W X-Series
Vyznačuje se odběrovou osou uchycenou konzolově na straně opačné k násypce. Hlavní výhodou této architektury je úplná absence kolizních problémů mezi robotem a násypkou.
